November 2020

Windpark Podvelezje

In Bosnien und Herzegowina wurden 15 Windkraftanlagen errichtet. Prangl übernahm alle Logistikaufgaben exklusiv.
Land:Bosnien und Herzegowina
Ort:Podvelezje
Zeitraum:29.06.2020 – 17.12.2020
Betreuer:Jürgen Kirschner
Andreas Schneider
Dubravko Križnjak

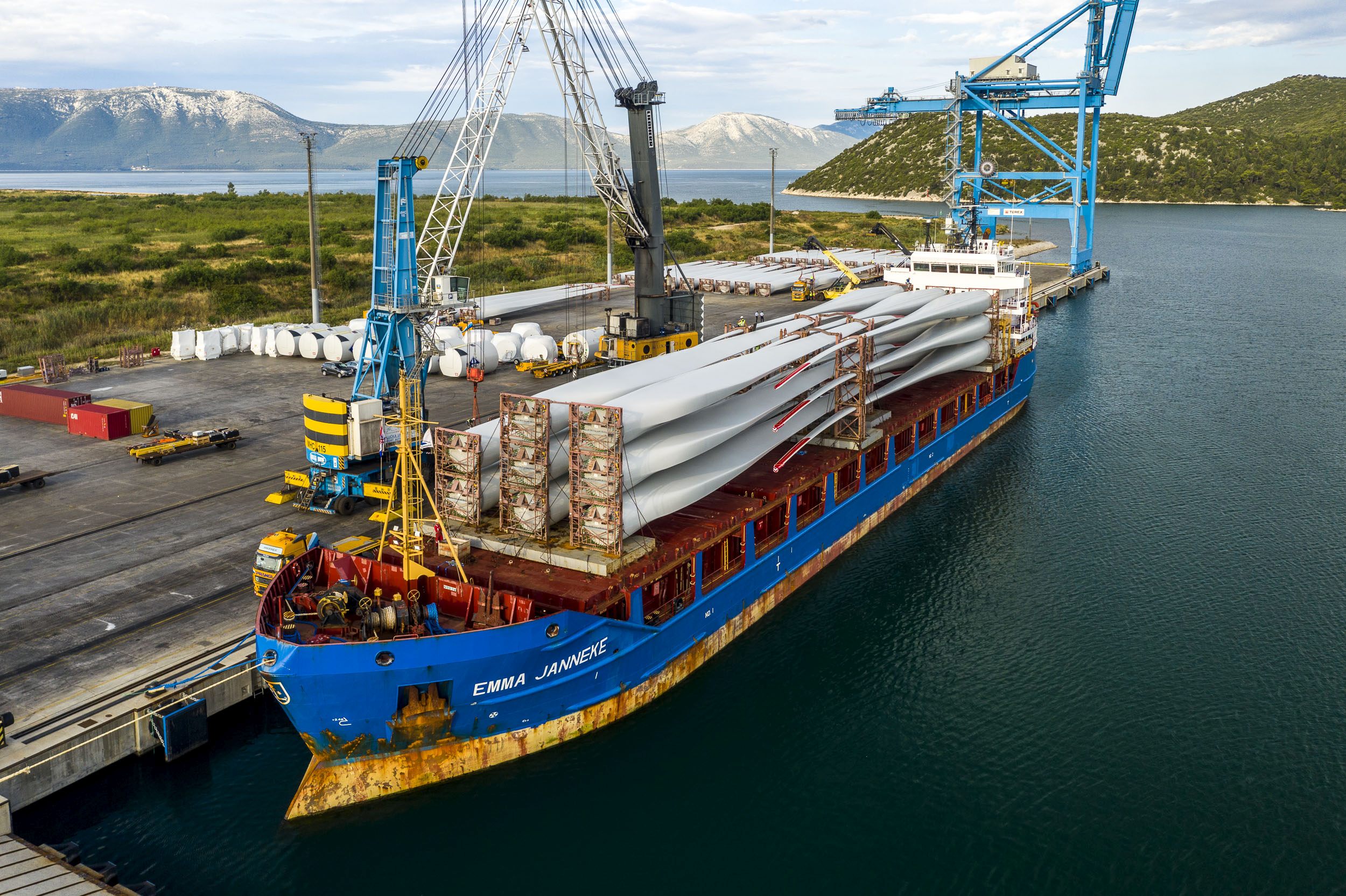

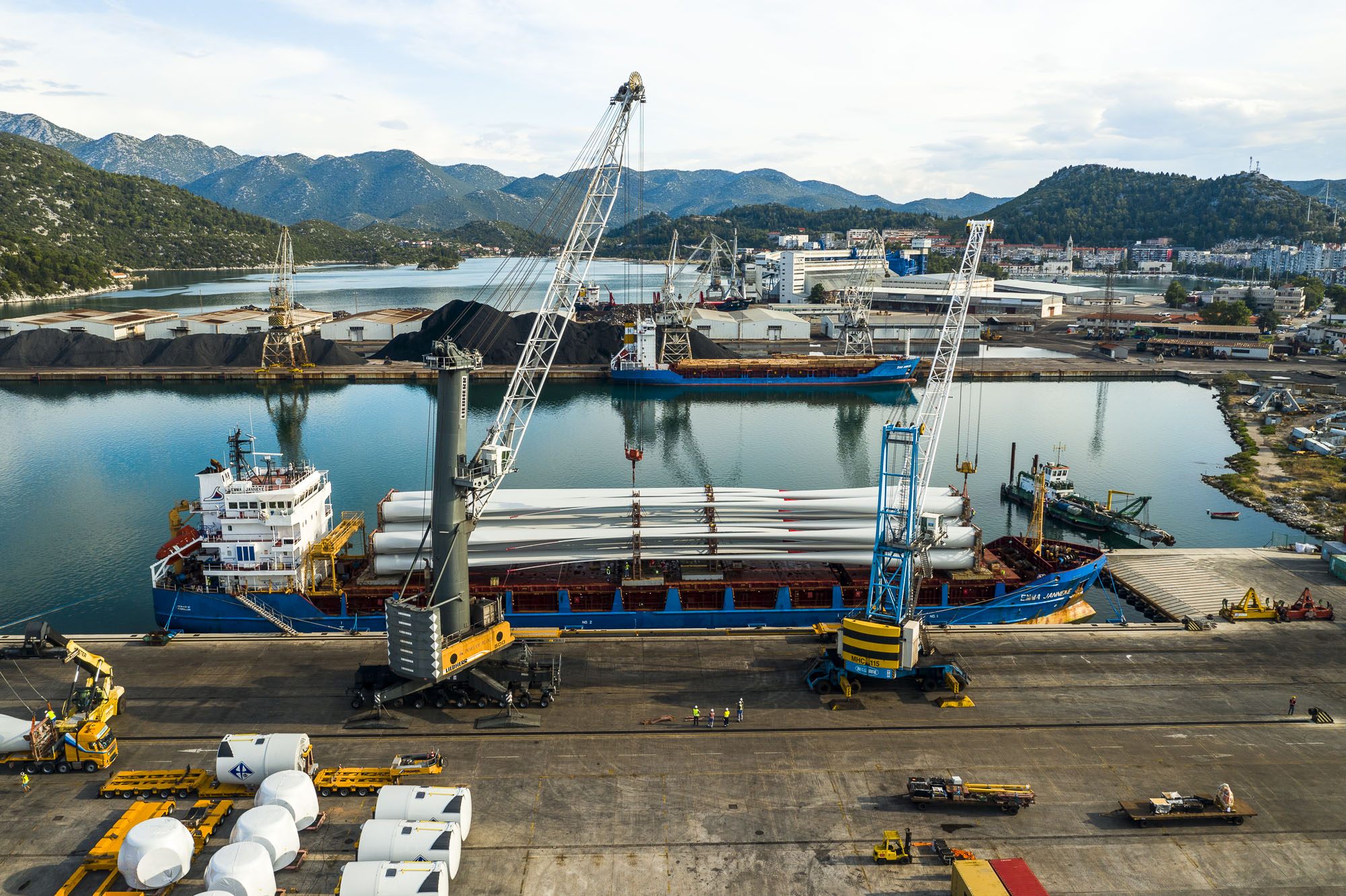

Rotorblätter auf Schiff
Rotorblätter auf Schiff

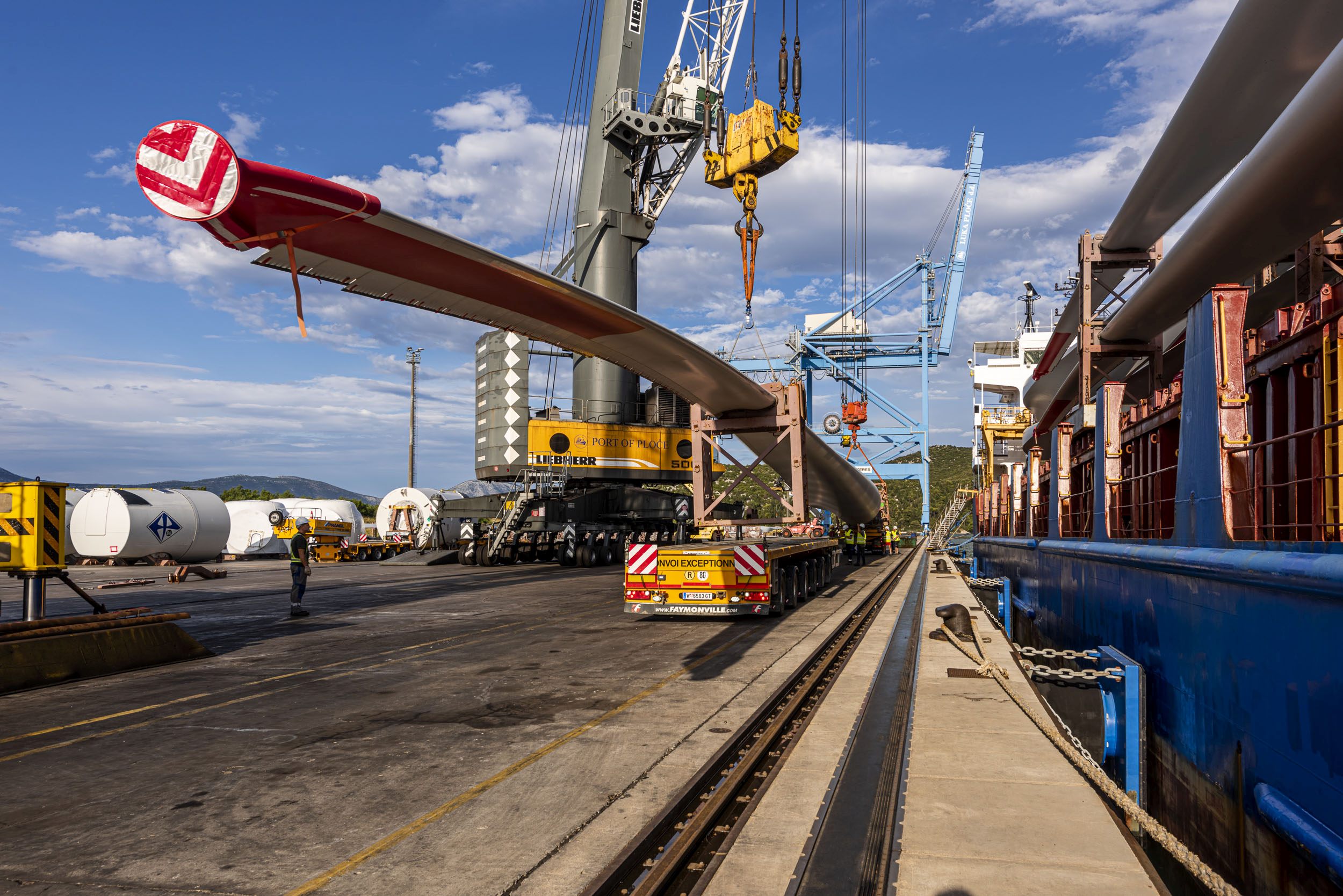

Entladung von Rotorblättern

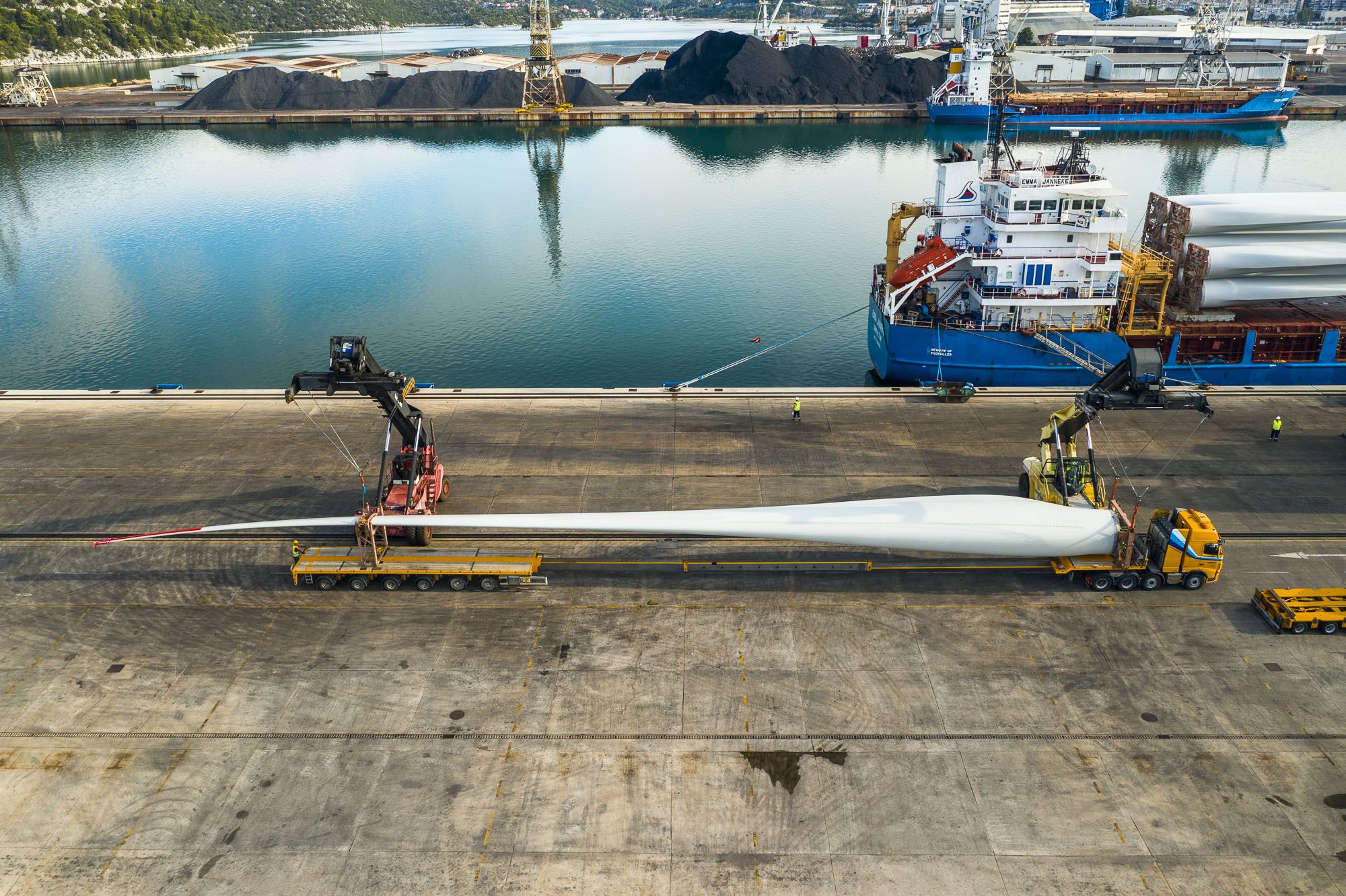

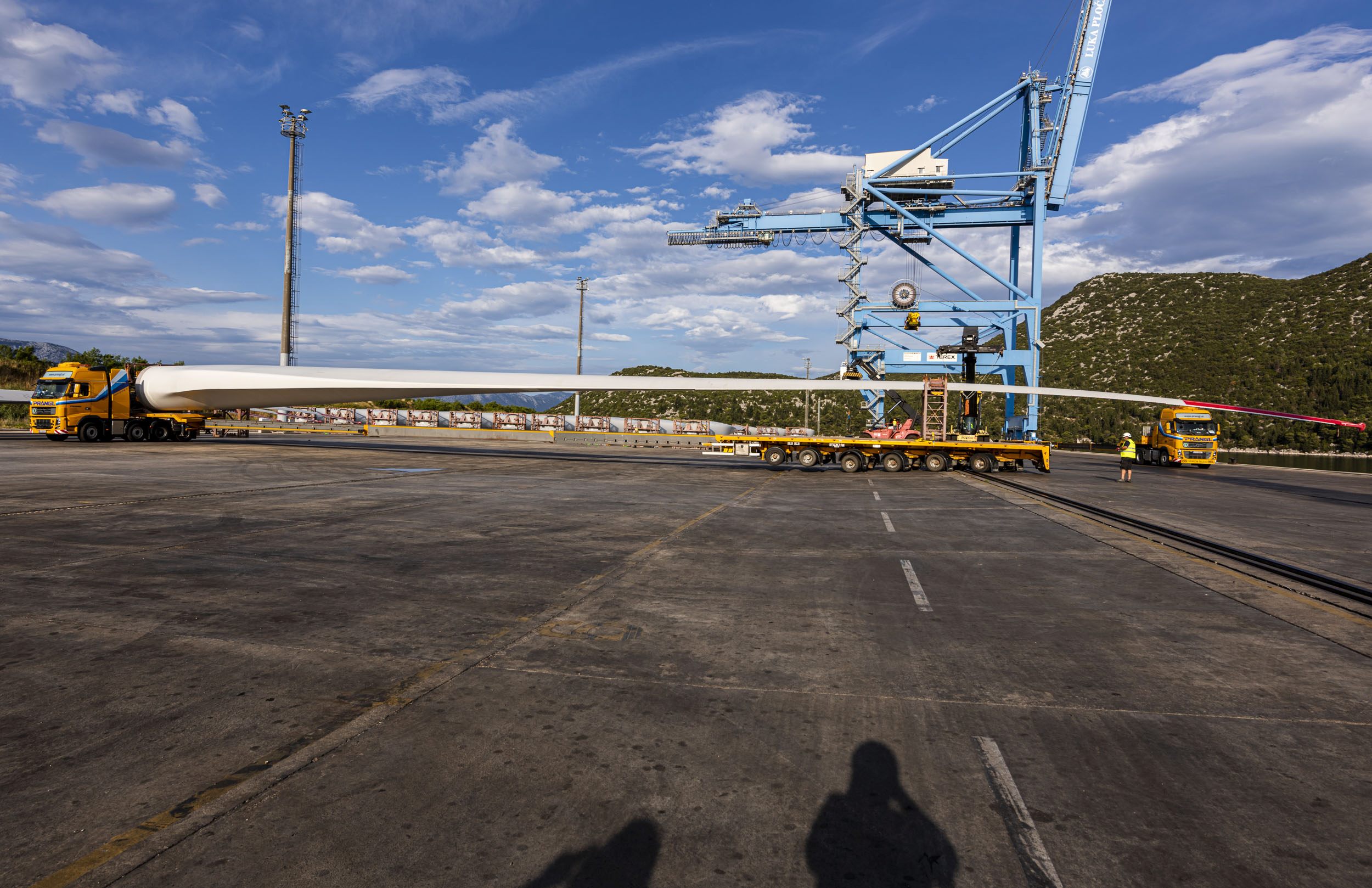

Rotorblatt auf Schwertransport
Rotorblatt auf Schwertransport

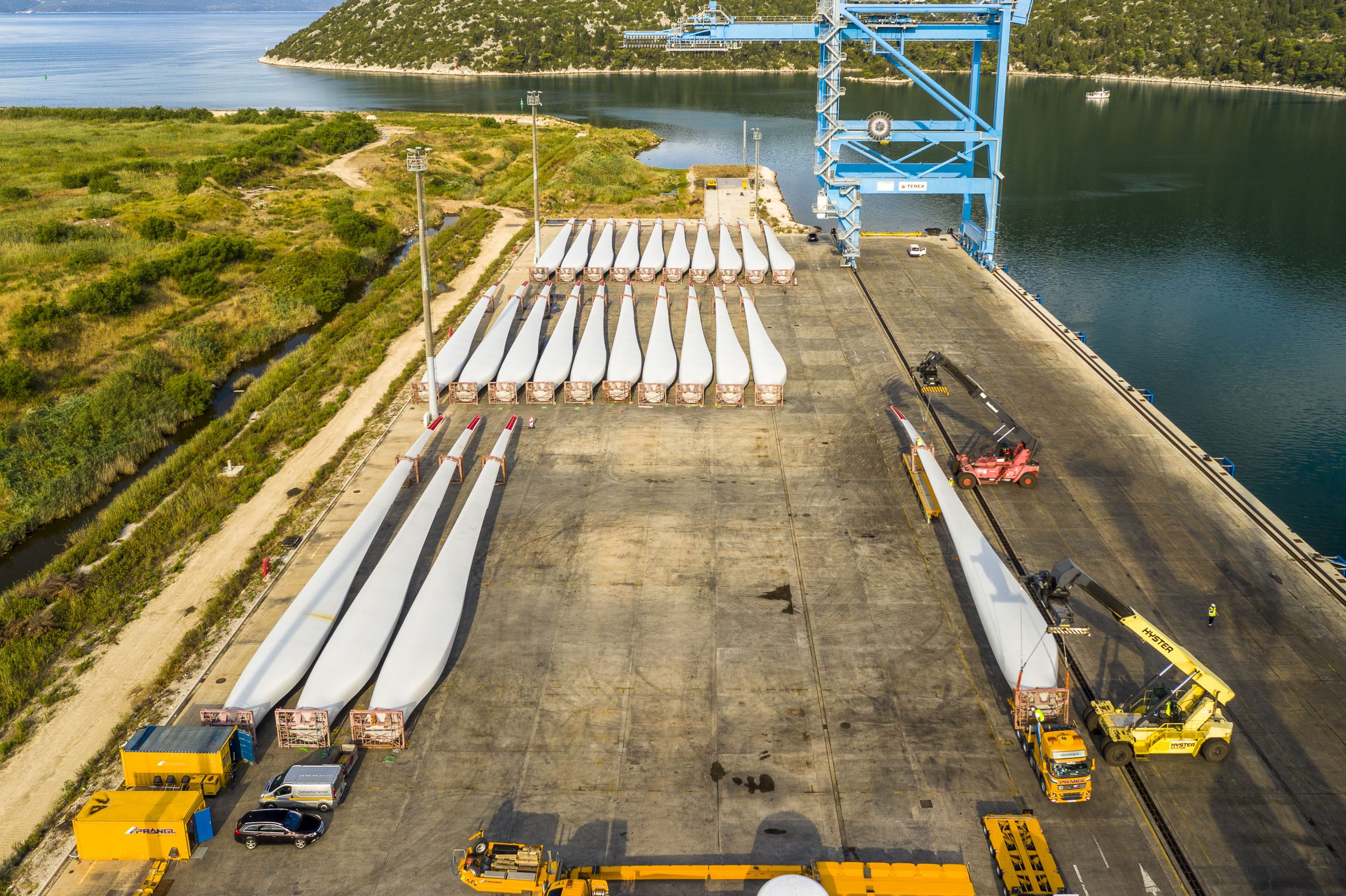

Zwischenlagerung von Rotorblättern

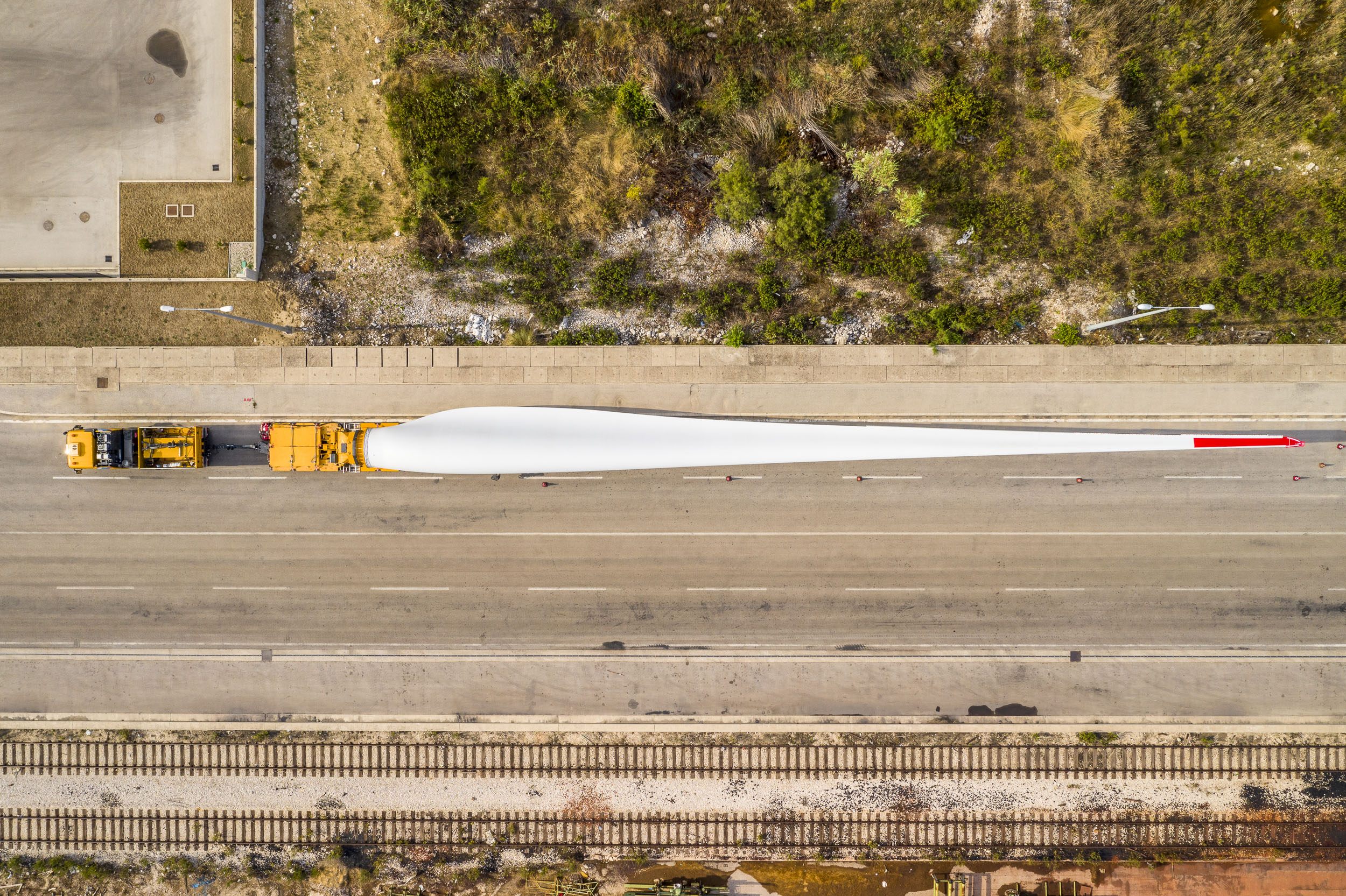

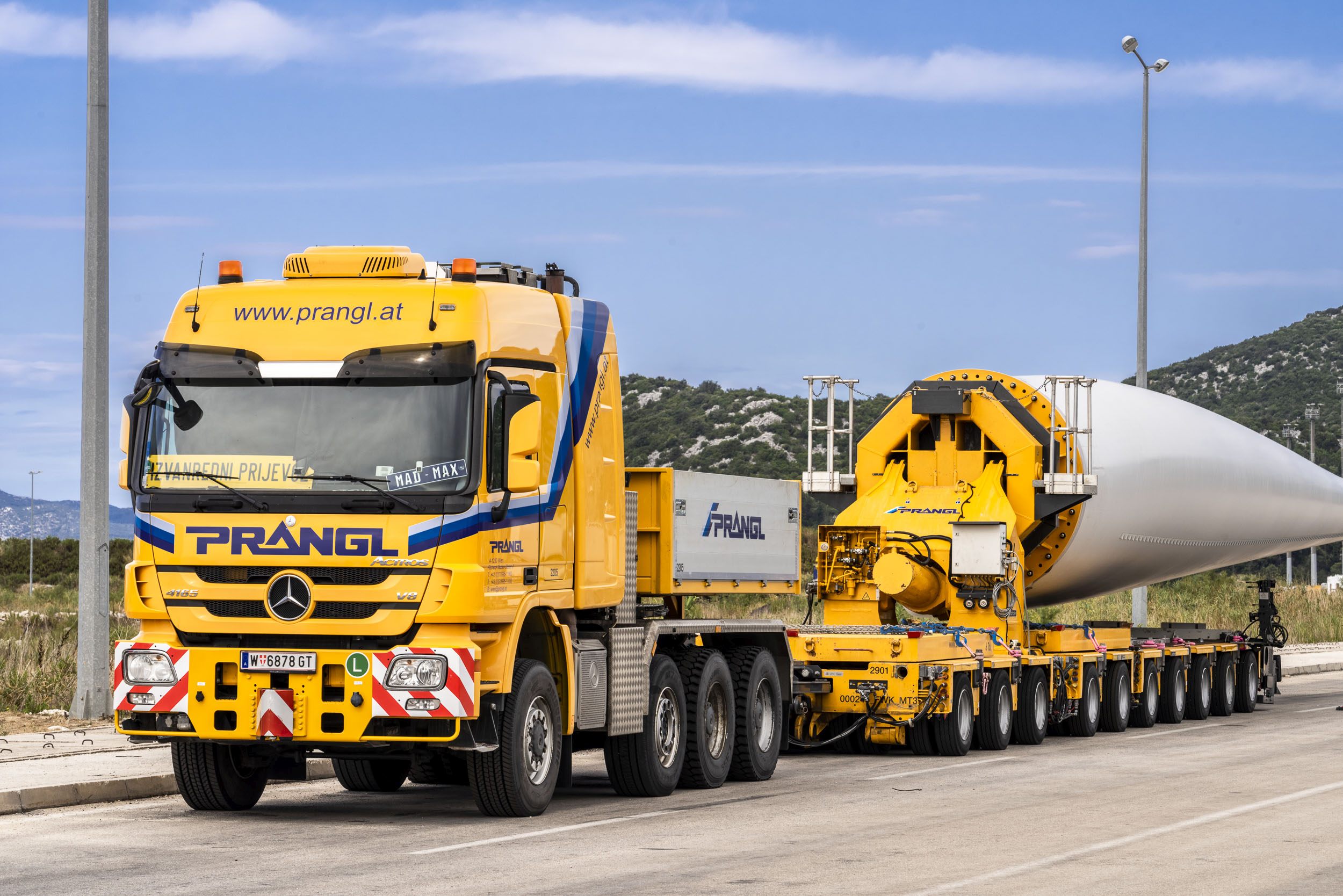

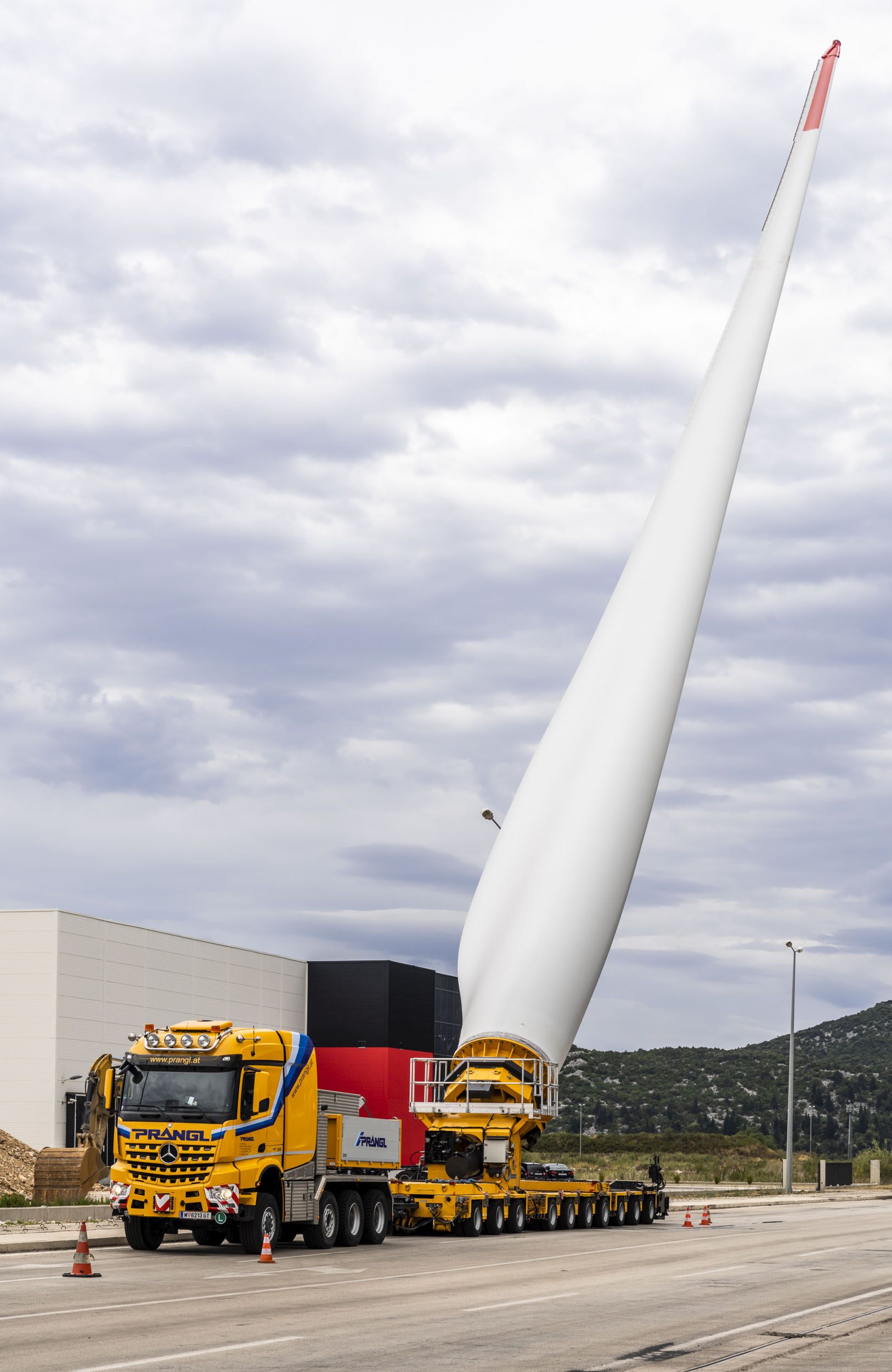

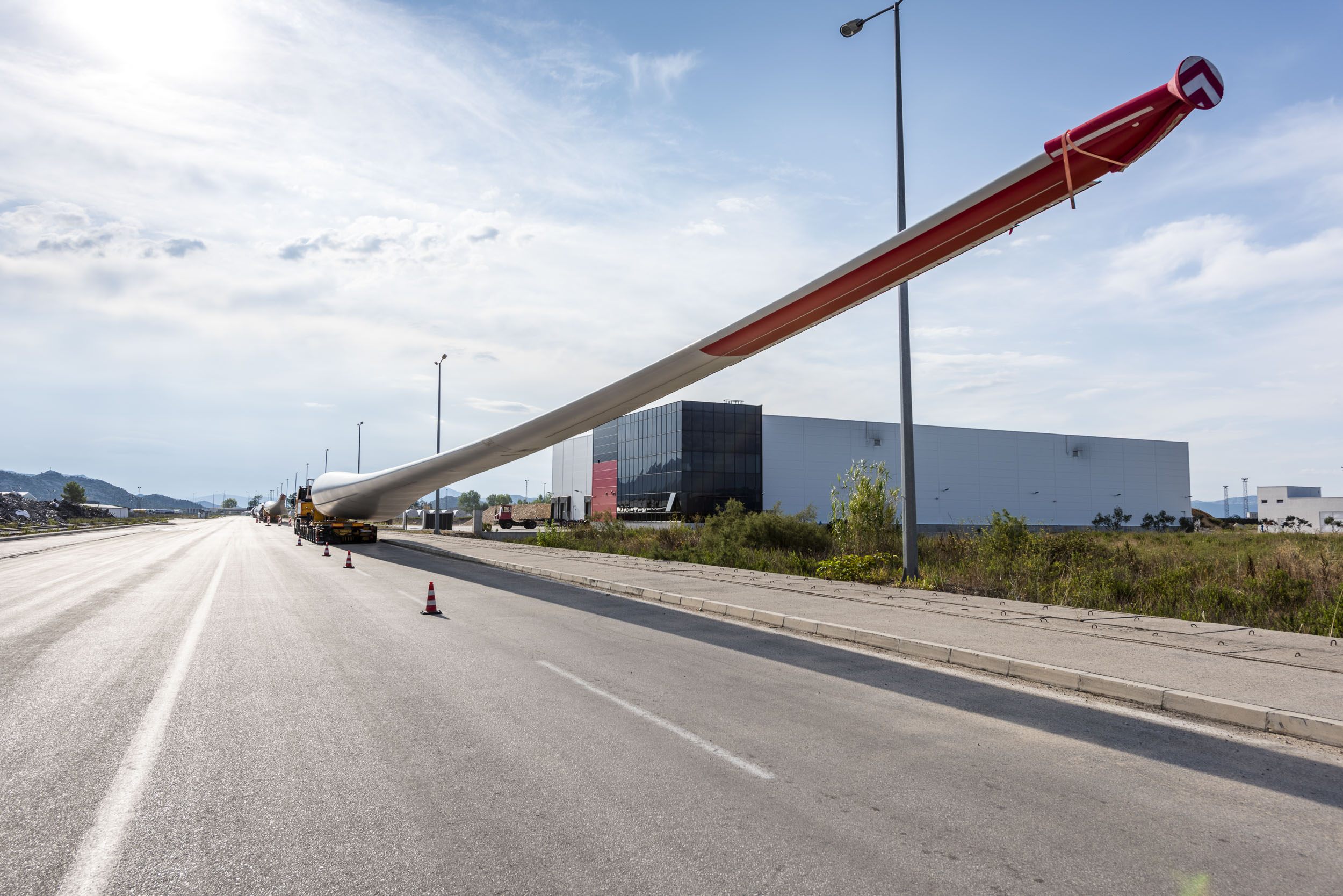

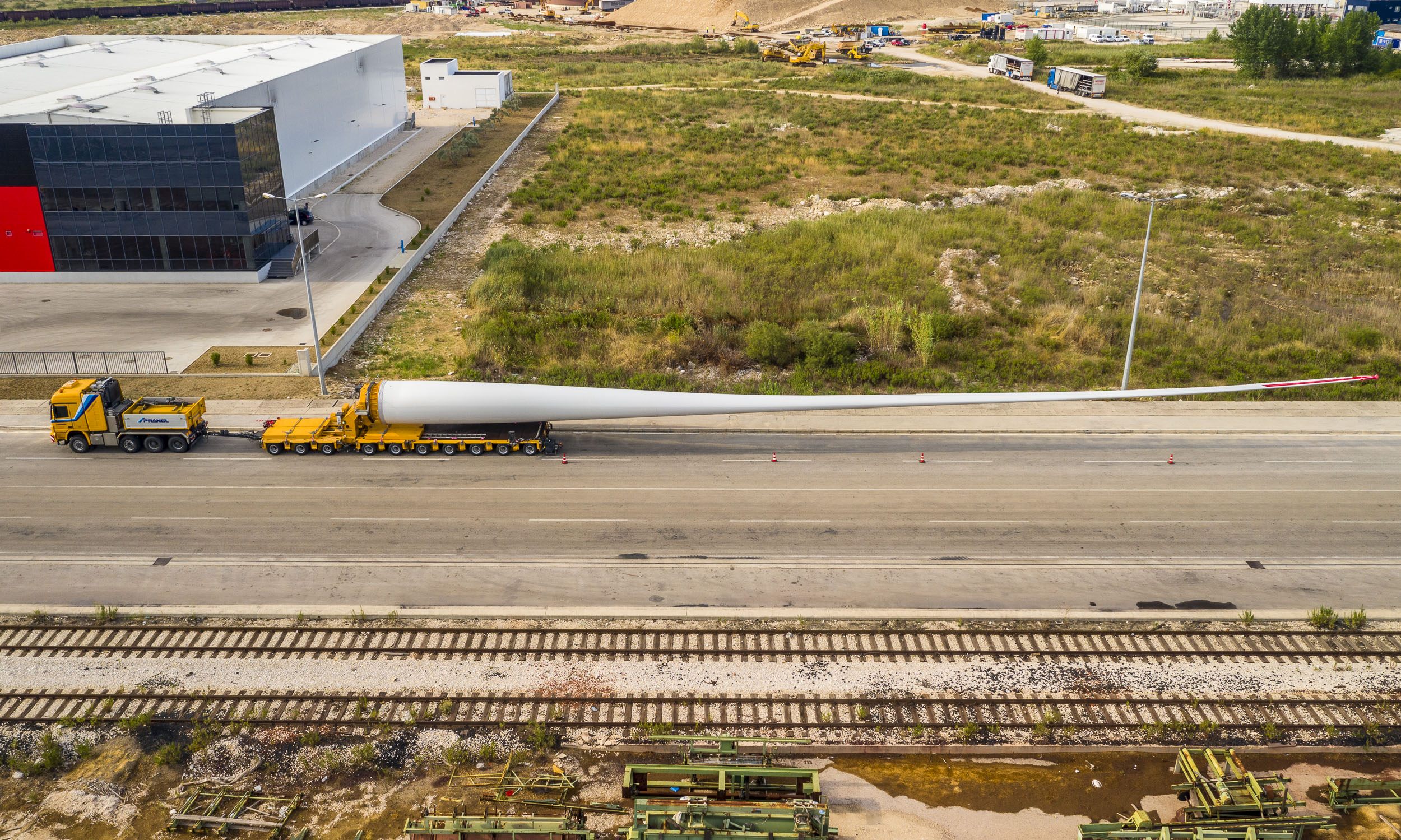

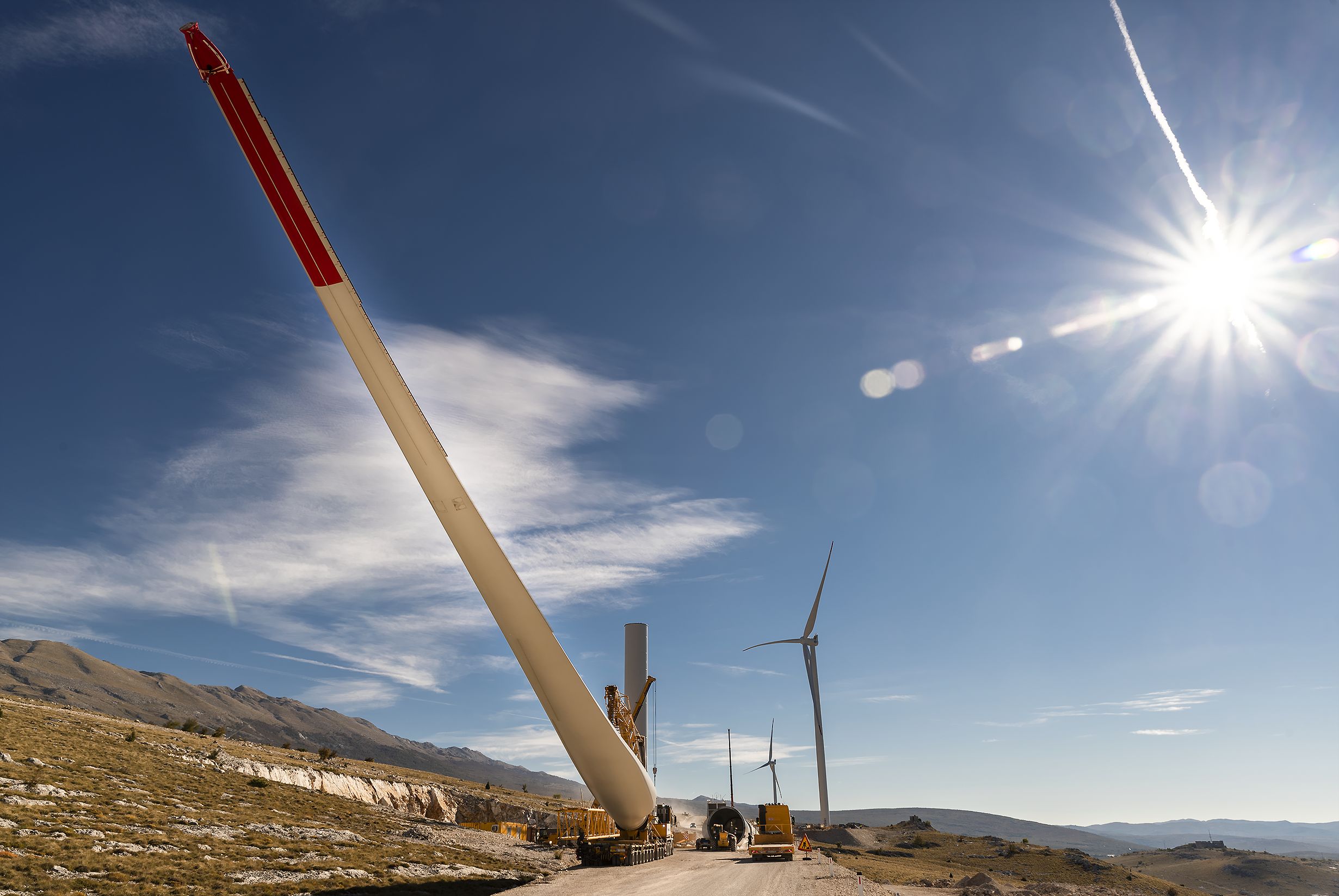

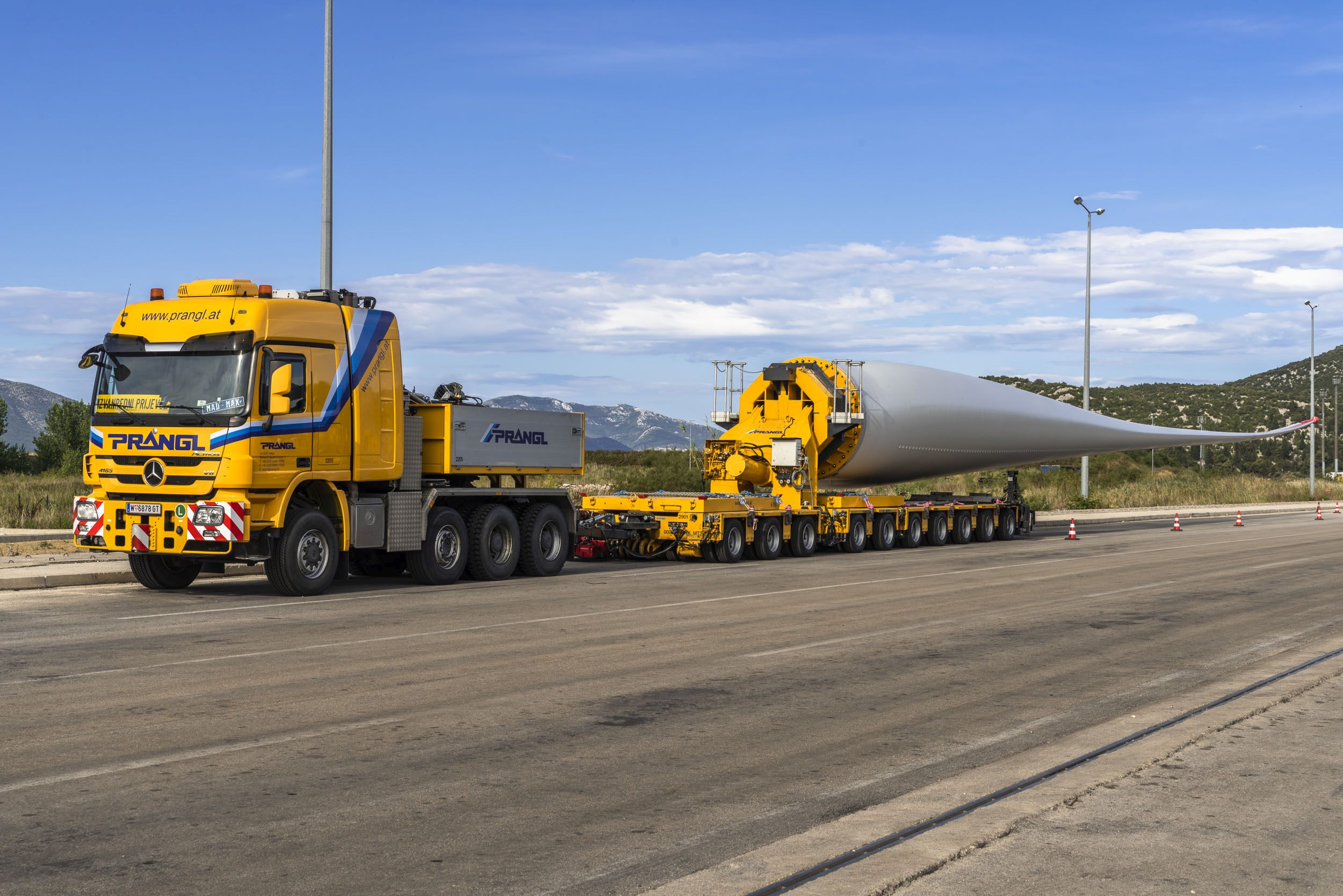

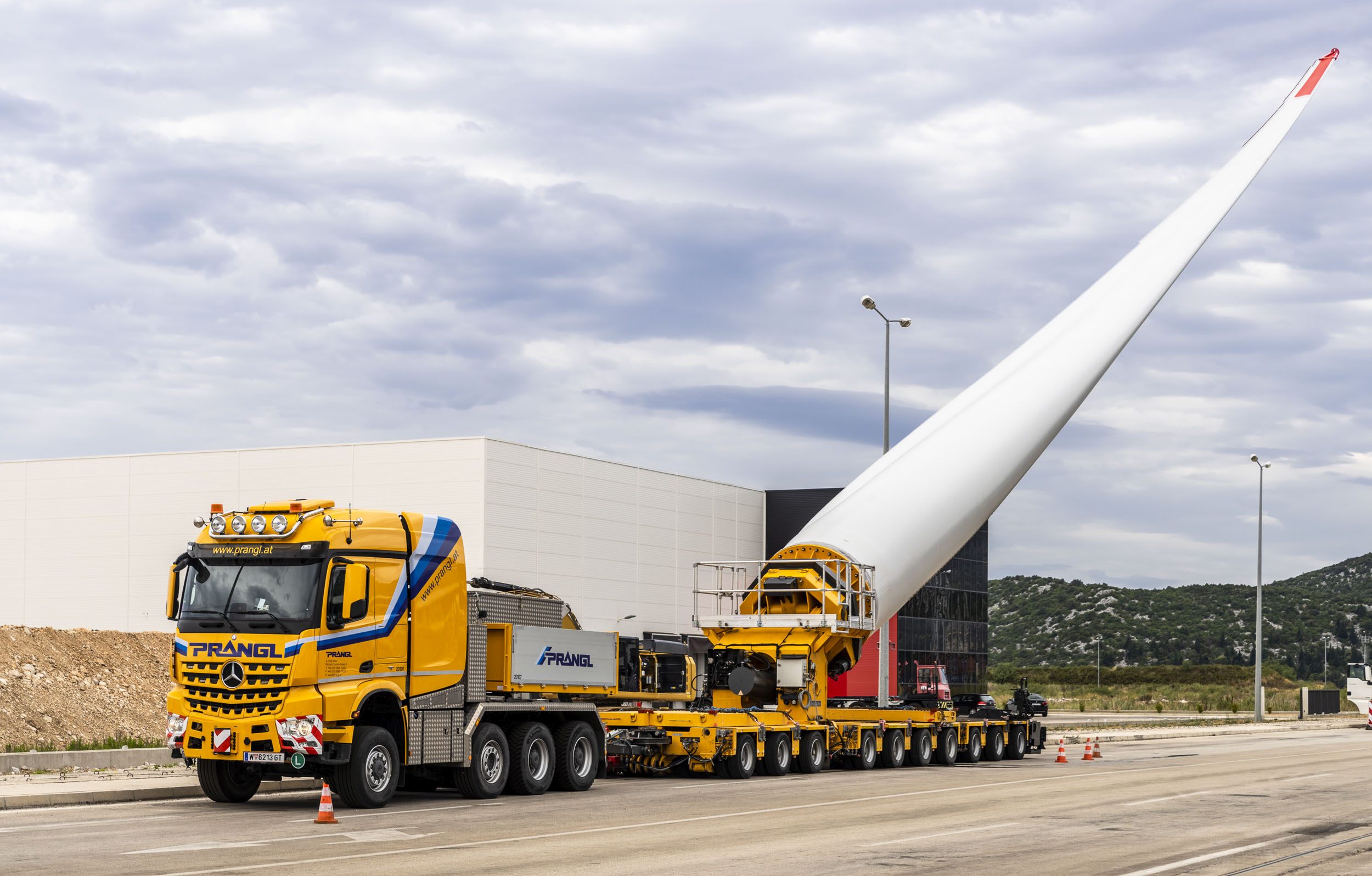

Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung

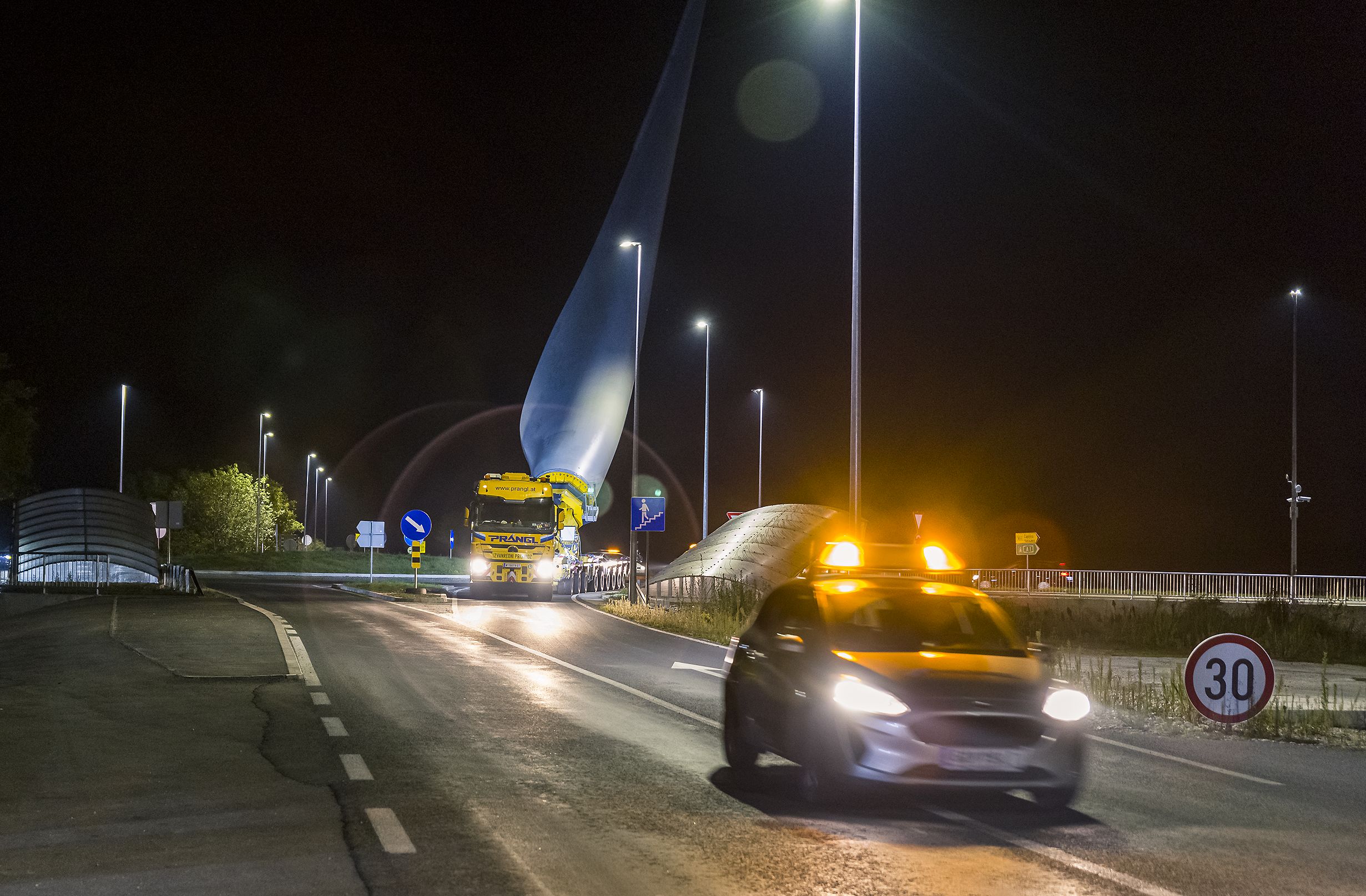

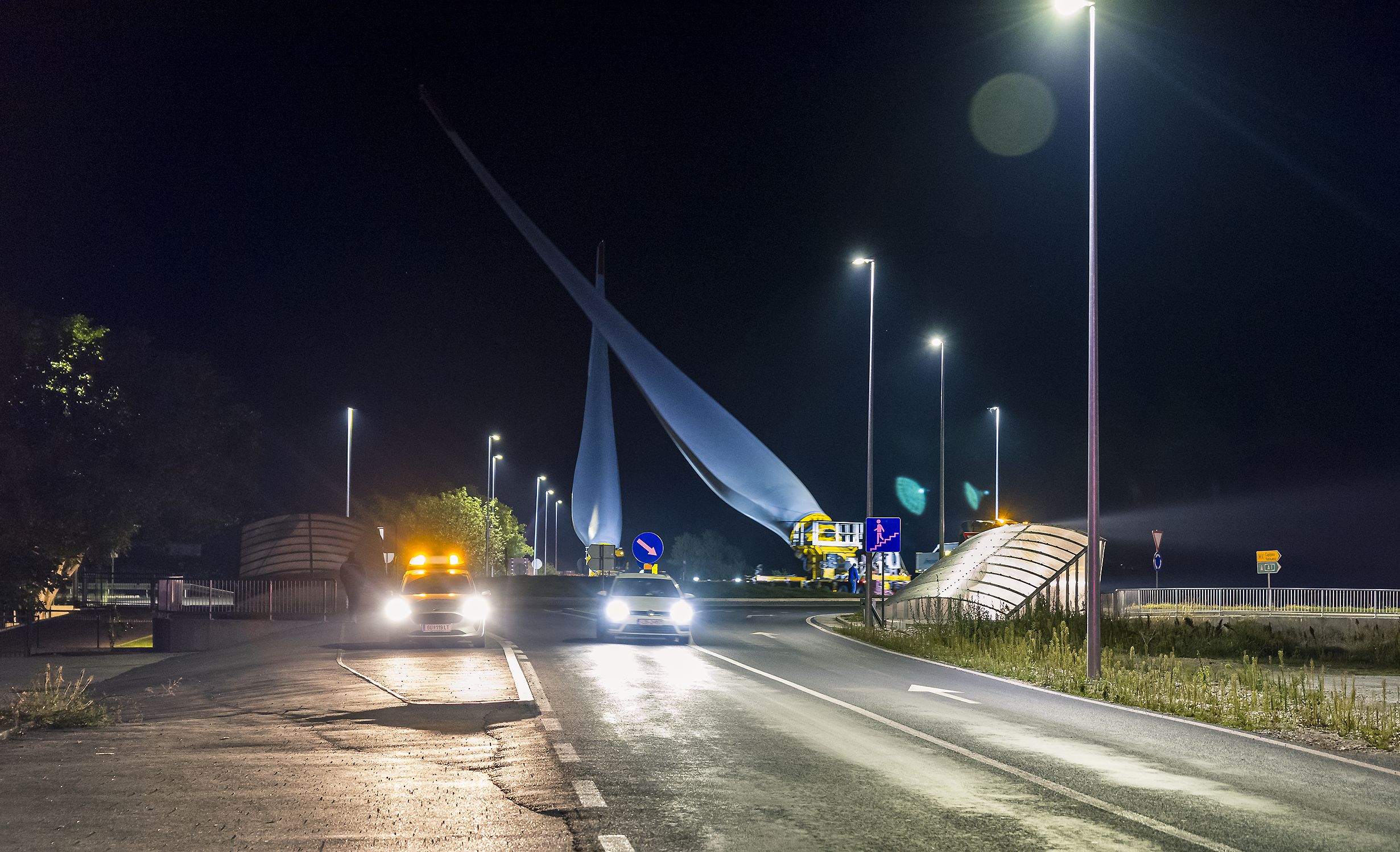

Straßentransport von Rotorblättern
Straßentransport von Rotorblättern

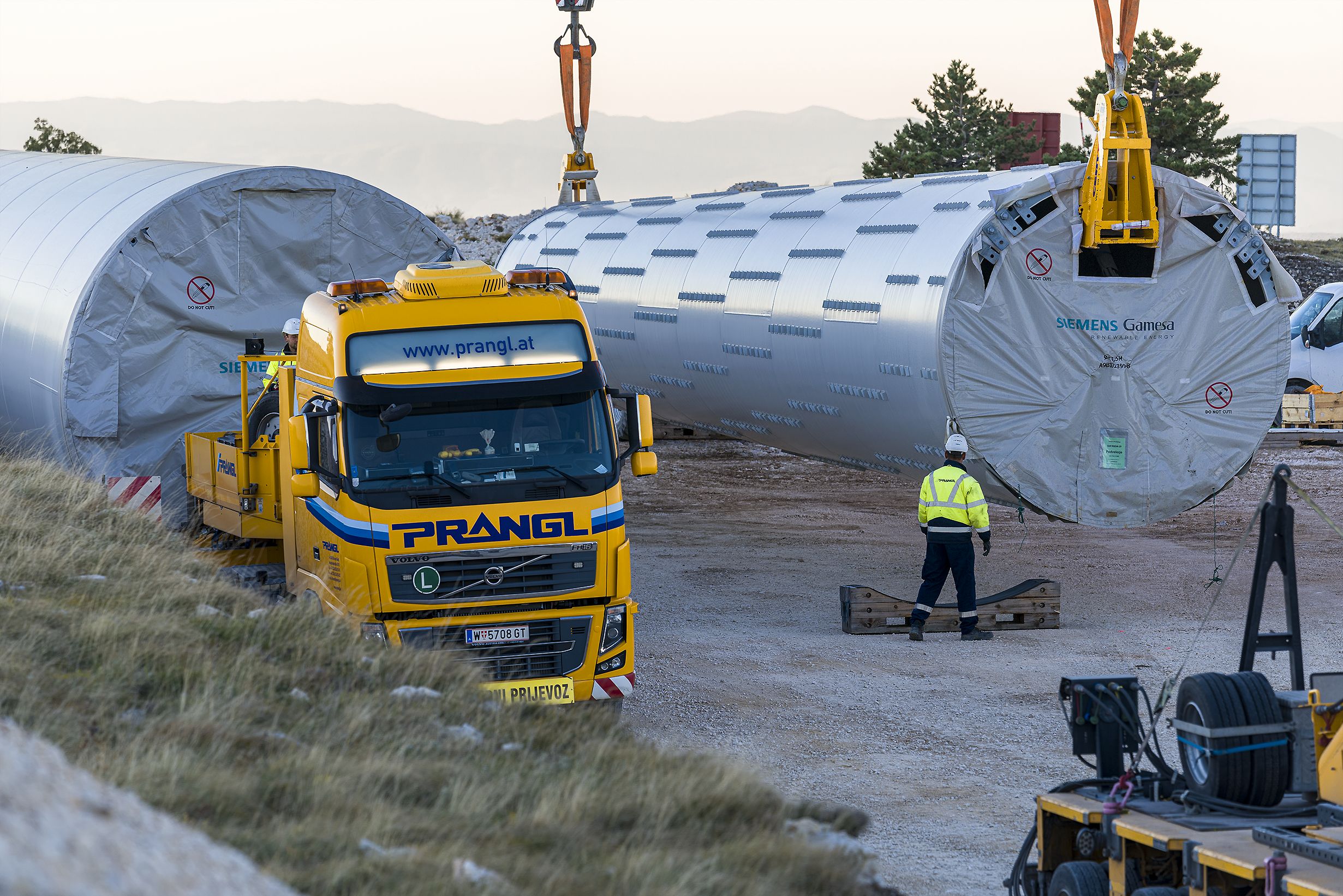

Fahrer, LKW, Zugmaschine, Turmsegment

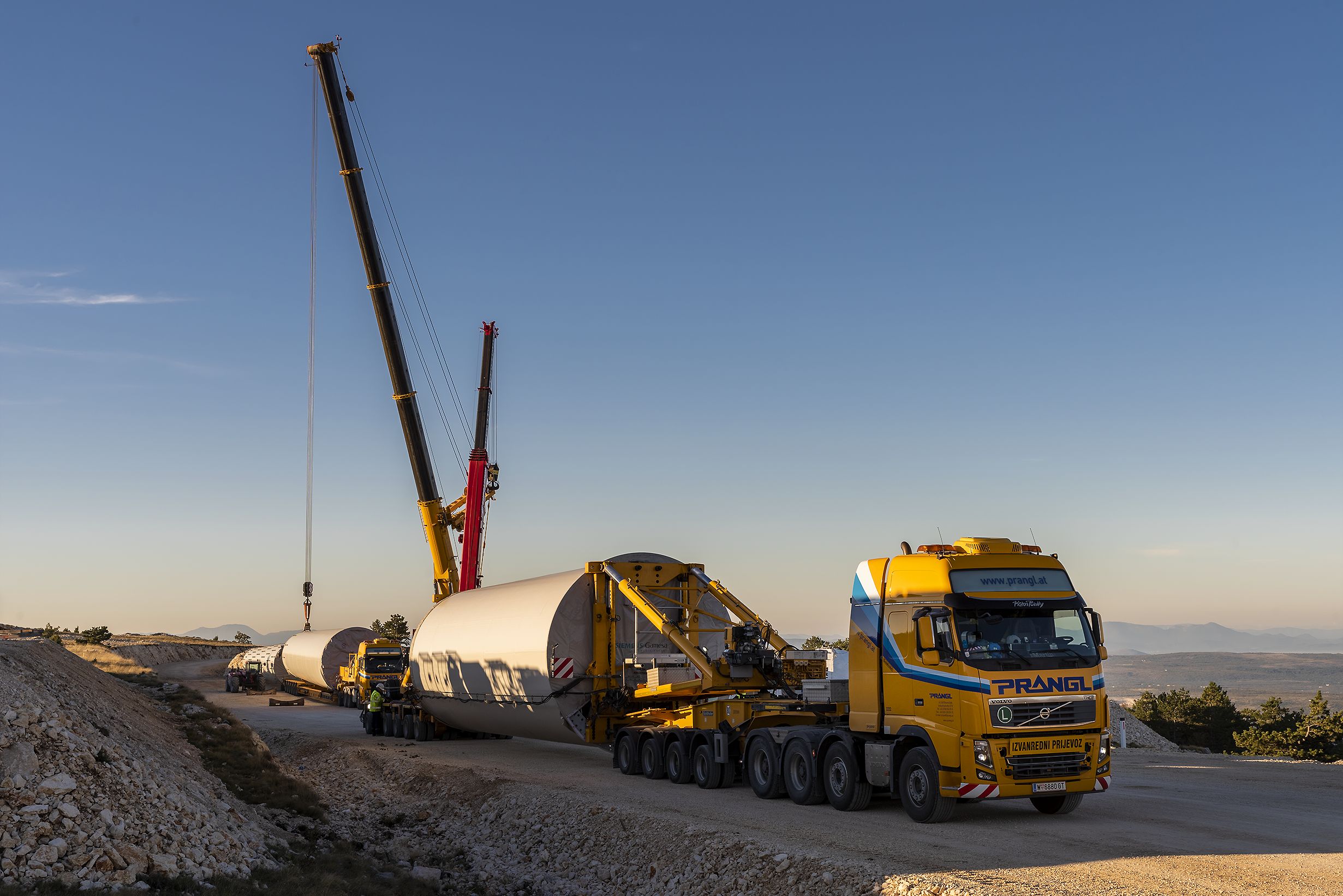

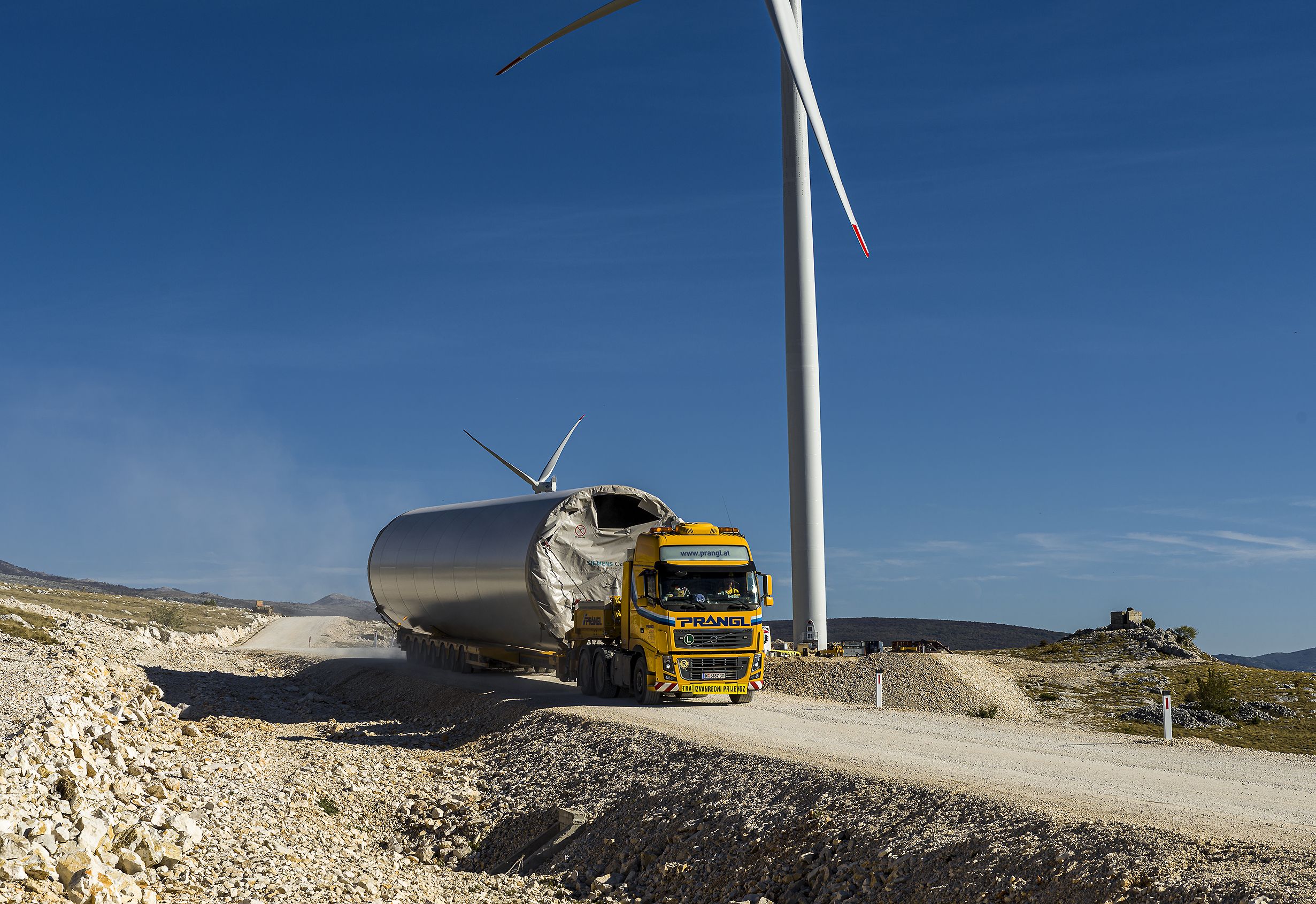

LKW, Zugmaschine, Turmsegment
LKW, Zugmaschine, Turmsegment

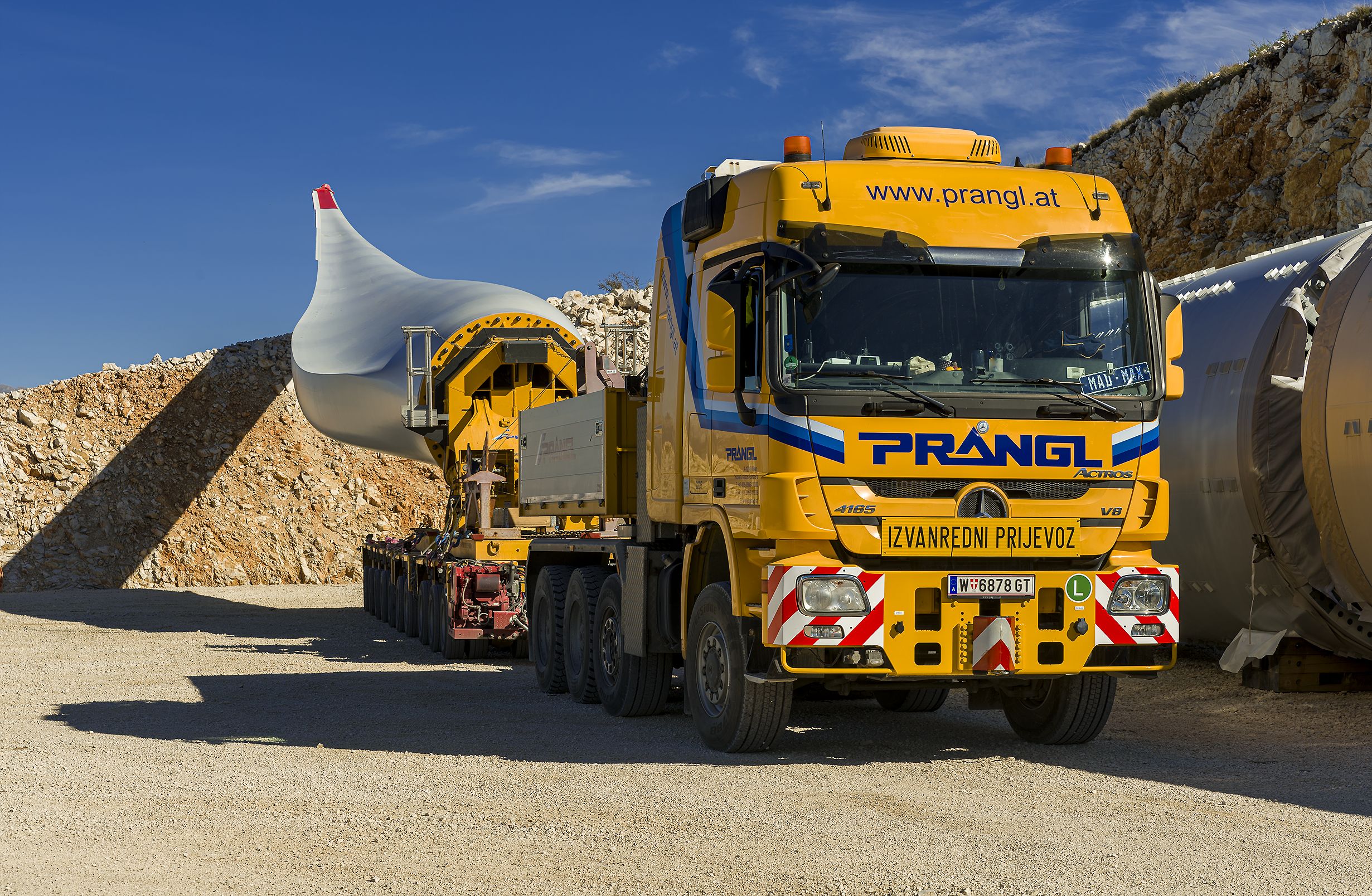

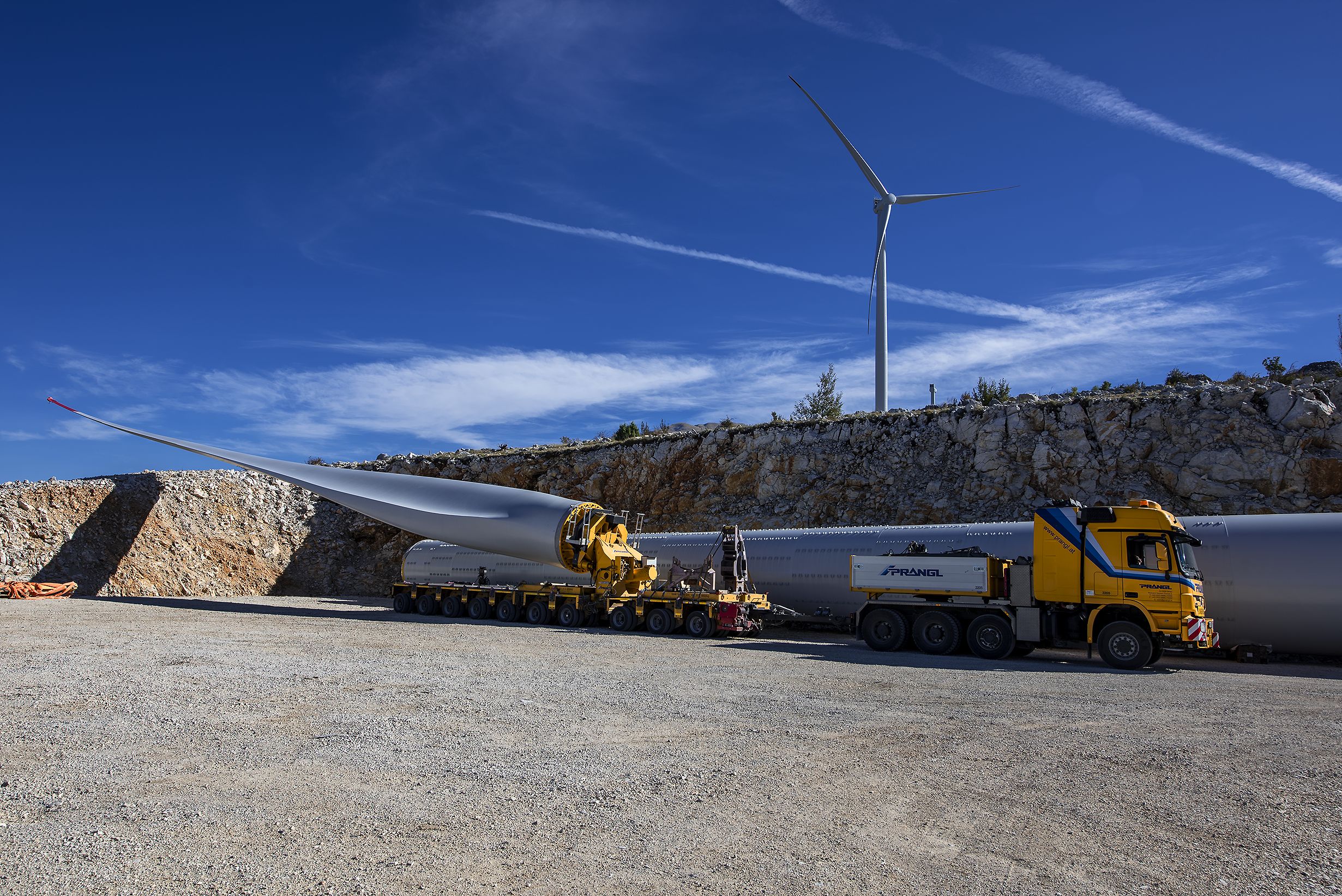

LKW, Zugmaschine, Rotorblatt
LKW, Zugmaschine, Rotorblatt
Rotorblatt auf Flügeltransportvorrichtung

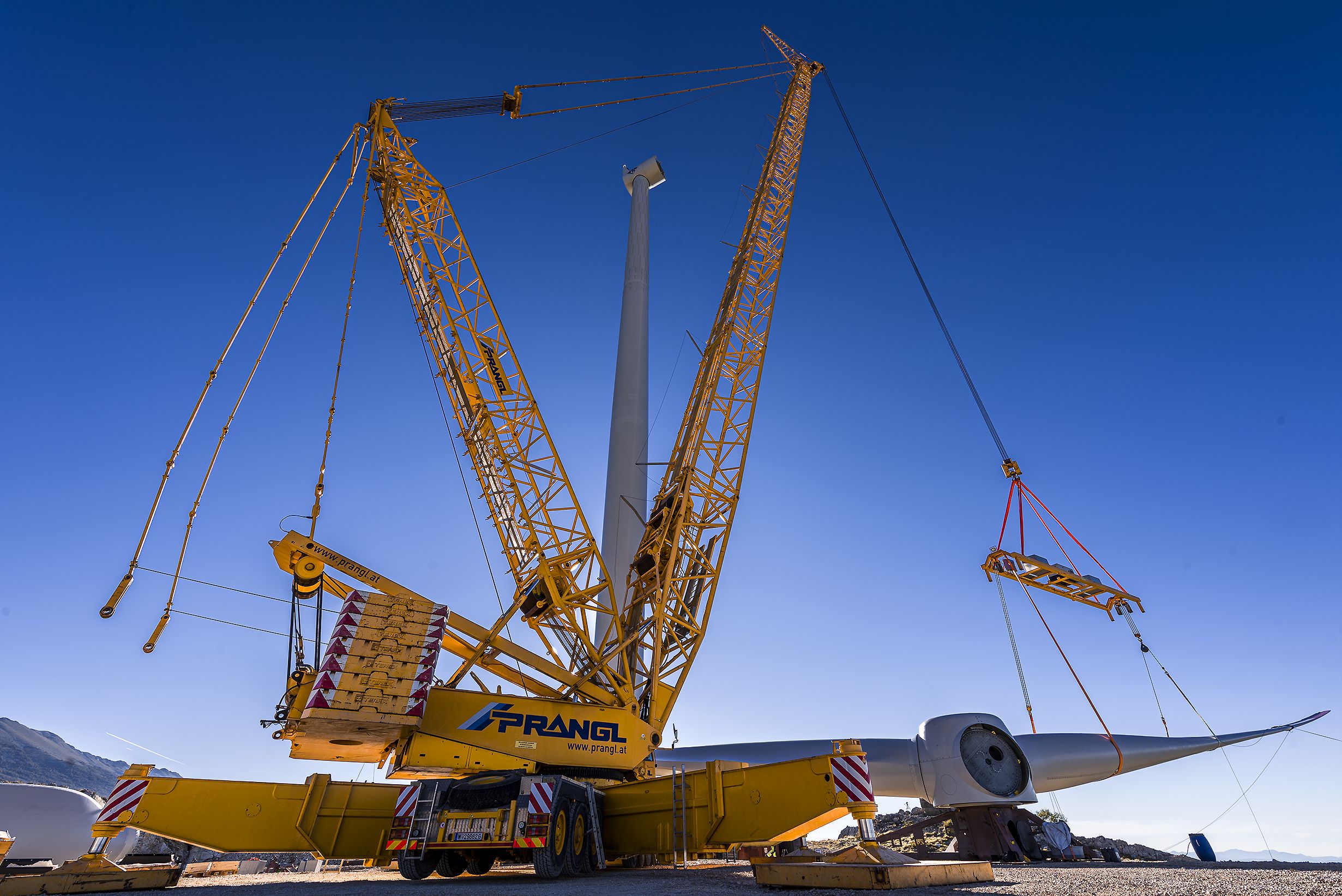

Gittermastkran hebt Rotorblatt

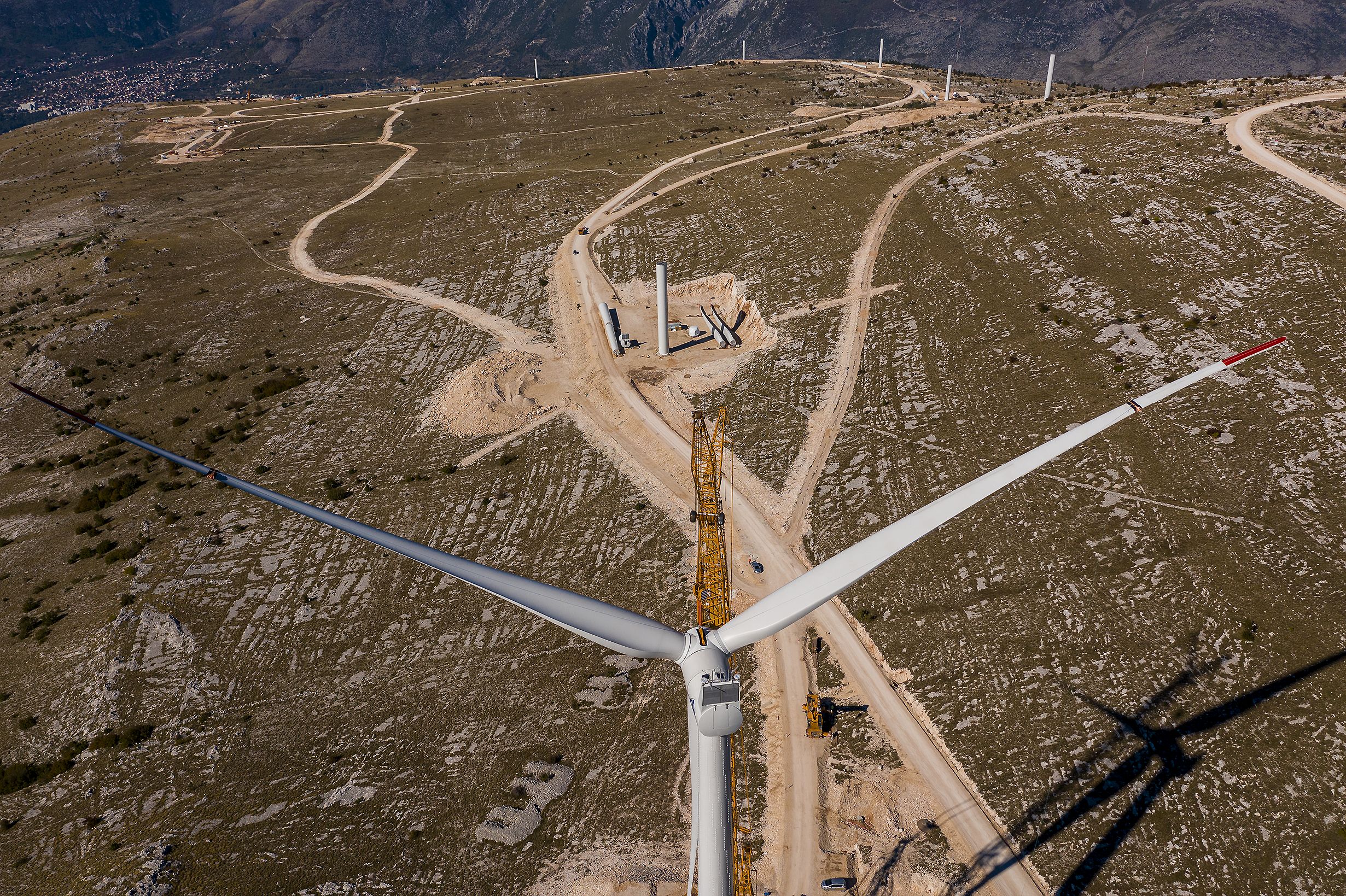

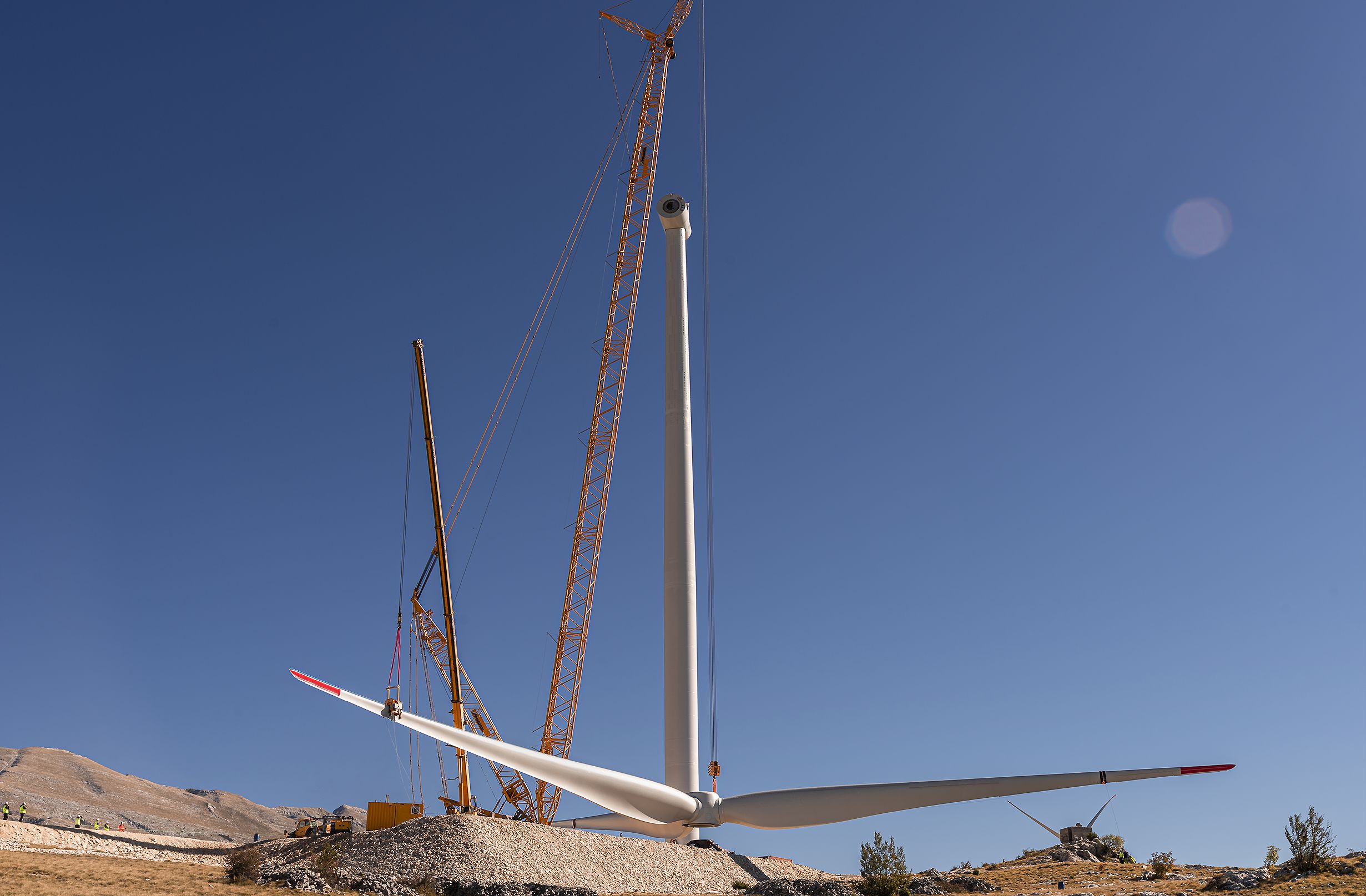

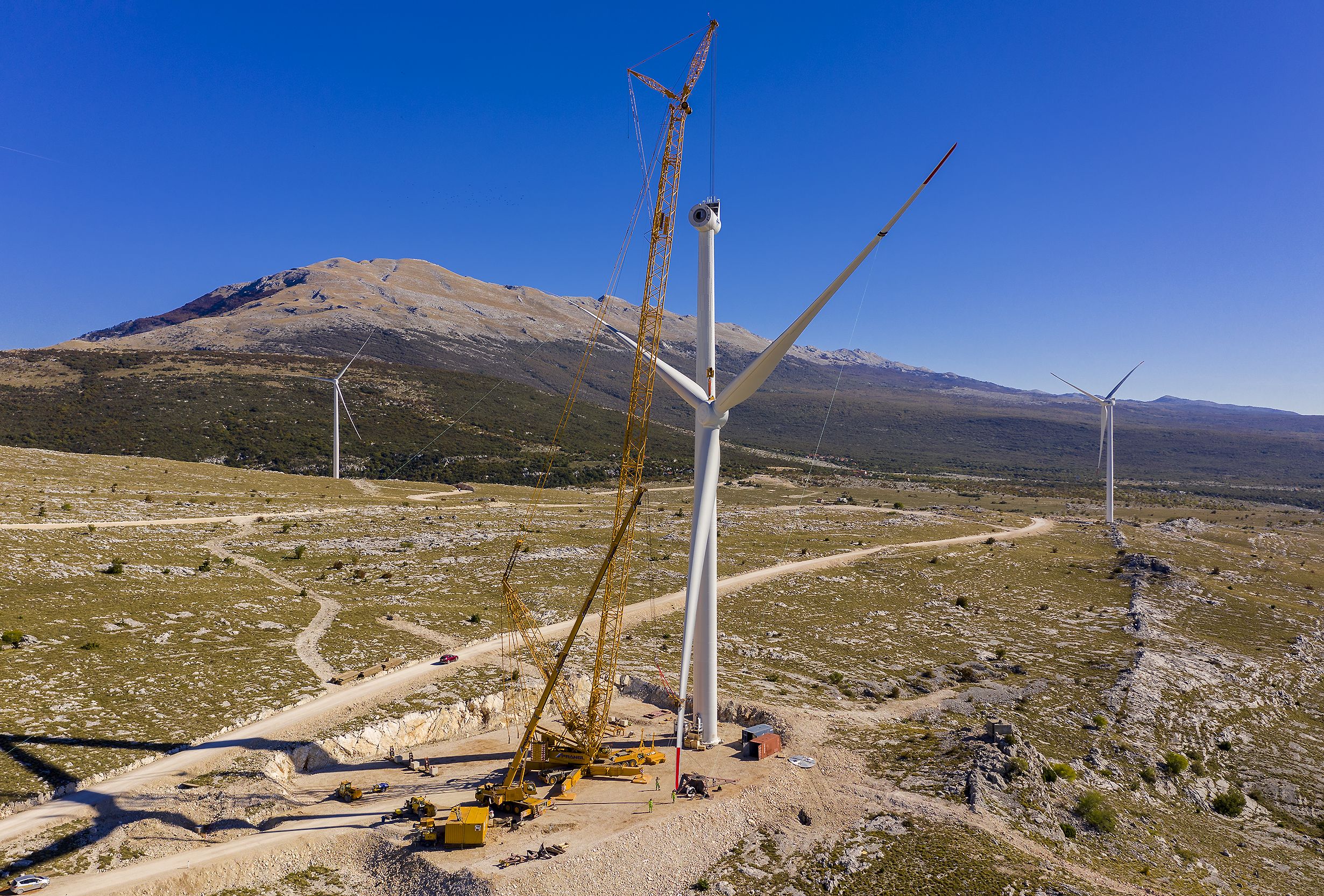

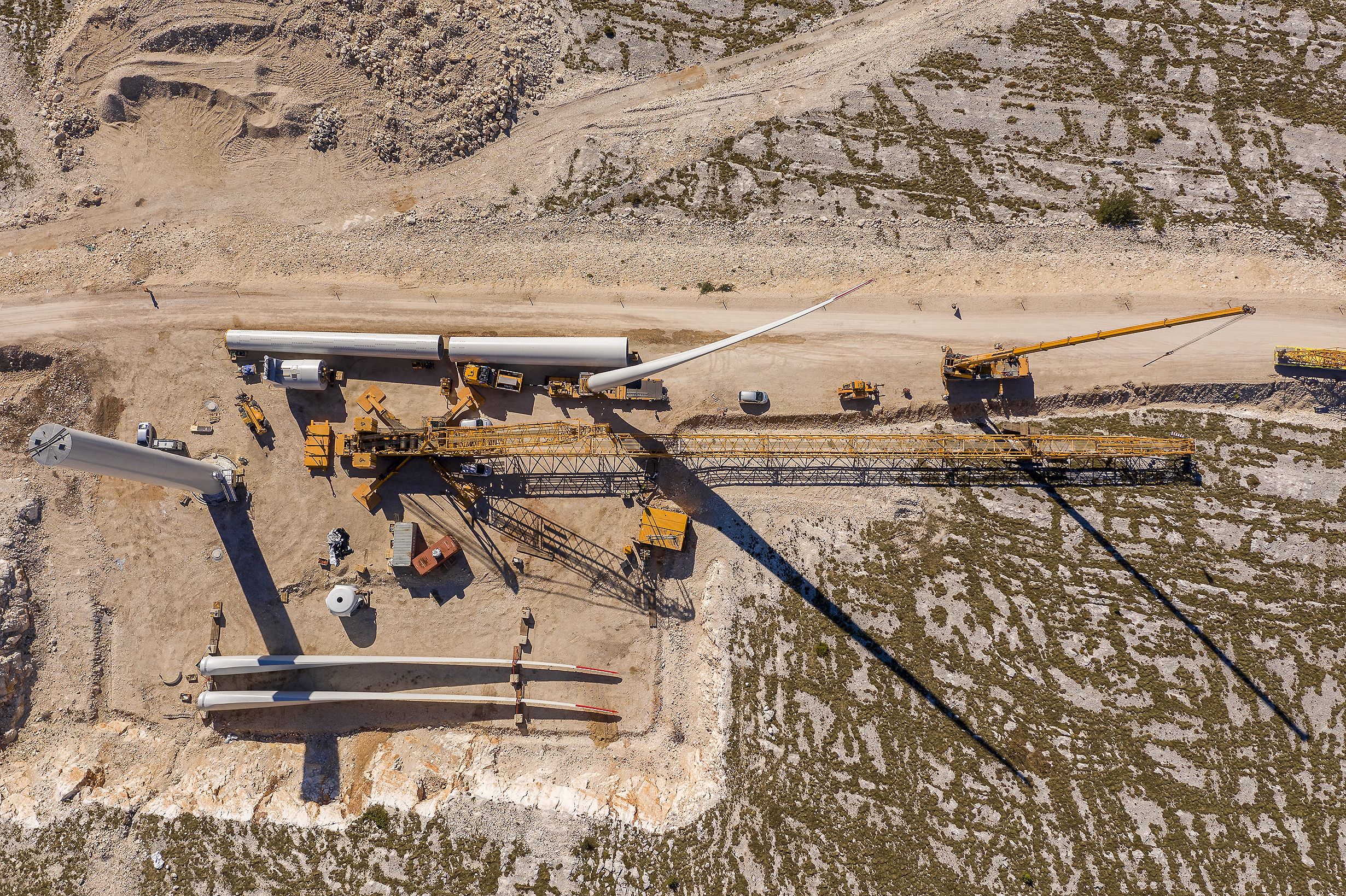

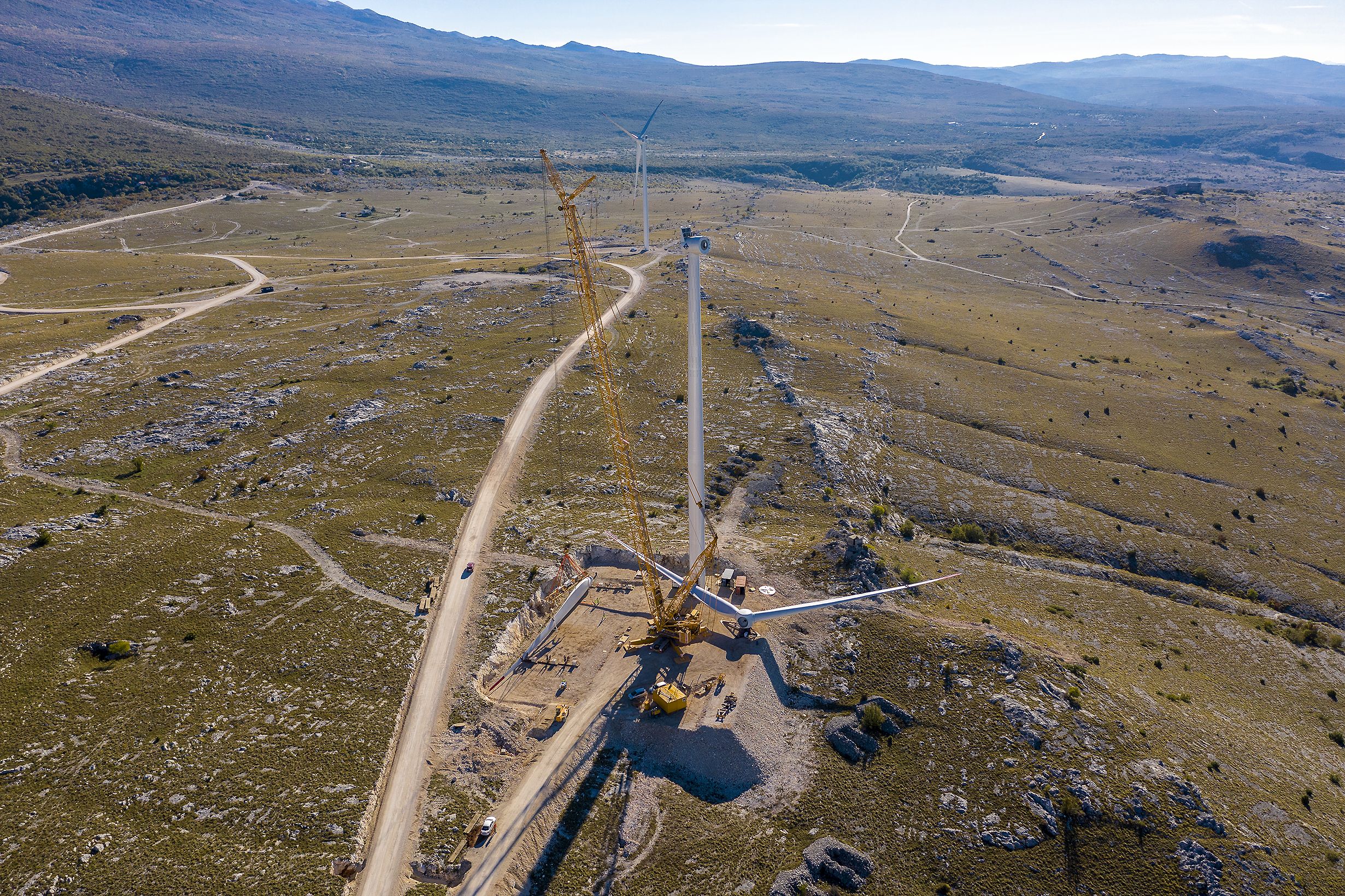

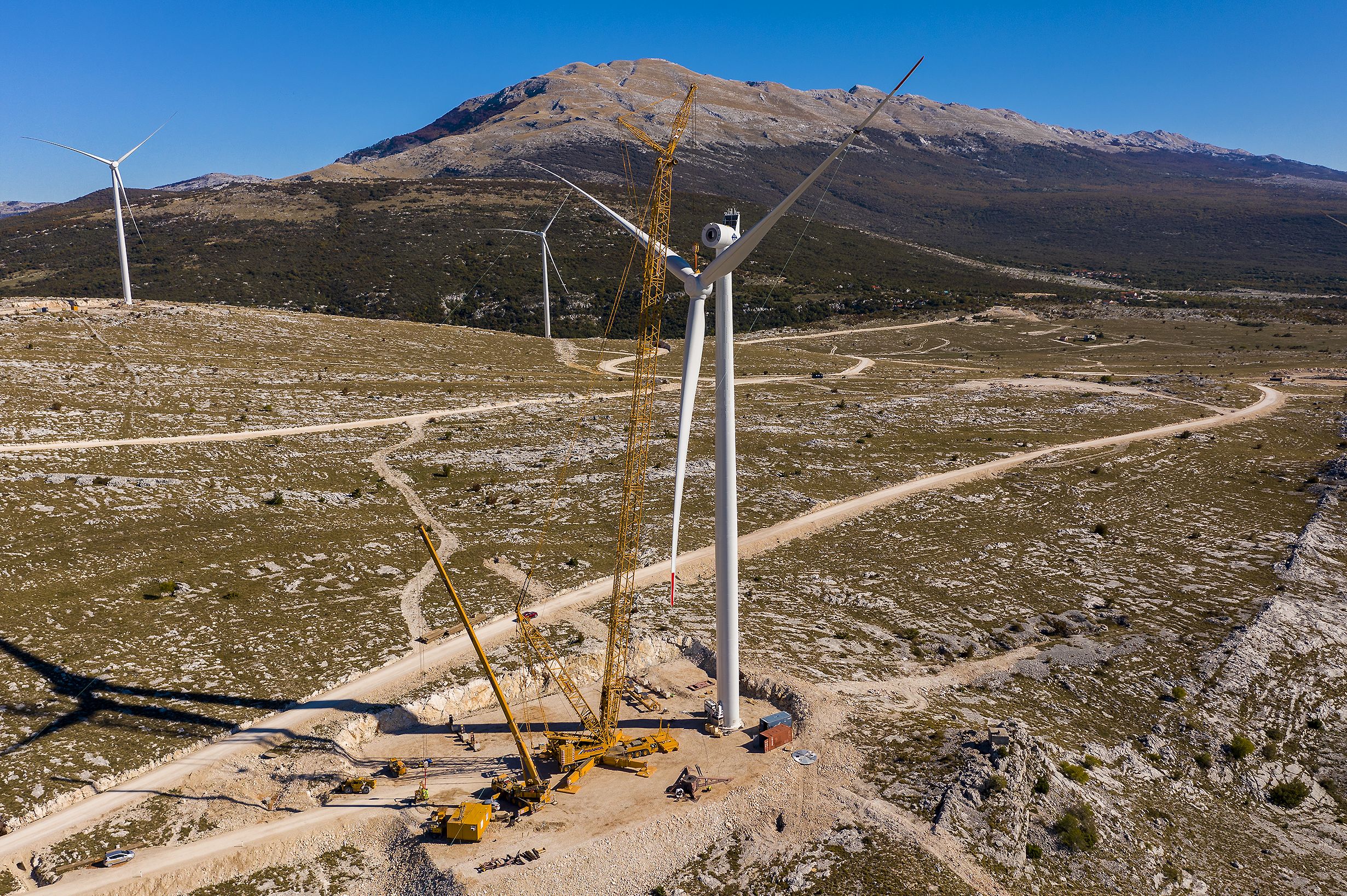

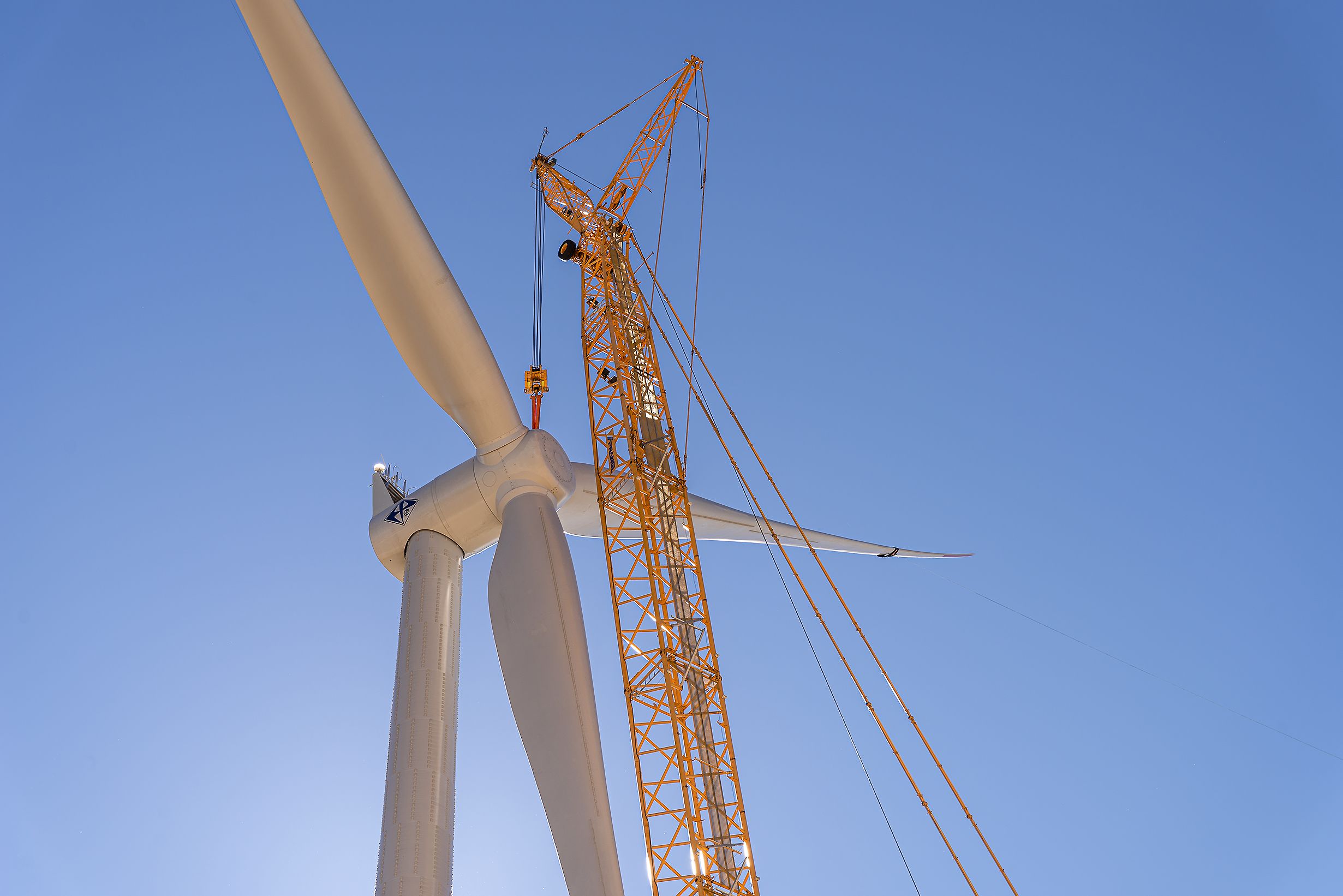

Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Rotorblätter auf Schiff
Rotorblätter auf Schiff
Entladung von Rotorblättern
Rotorblatt auf Schwertransport
Rotorblatt auf Schwertransport
Zwischenlagerung von Rotorblättern
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Rotorblatt auf Flügeltransportvorrichtung
Straßentransport von Rotorblättern
Straßentransport von Rotorblättern
Fahrer, LKW, Zugmaschine, Turmsegment
LKW, Zugmaschine, Turmsegment
LKW, Zugmaschine, Turmsegment
LKW, Zugmaschine, Rotorblatt
LKW, Zugmaschine, Rotorblatt
Rotorblatt auf Flügeltransportvorrichtung
Gittermastkran hebt Rotorblatt
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage
Gittermastkran bei der Errichtung einer Windkraftanlage

Die Herausforderung

Alternative Energie außerhalb der EU

Auf einer Hochebene in der Nähe der Stadt Mostar mussten 15 Windkraftanlagen errichtet werden. Da sich Bosnien und Herzegowina nicht in der EU befindet, wurden an die gesamte Logistik besondere Herausforderungen gestellt. Hier war die länderübergreifende Expertise des Prangl-Teams gefragt.



Unsere Lösung

 Windkraftanlagen, Windkraftanlagen Podvelezje

Gesamtheitliches Logistikkonzept

Nach seiner Fertigstellung wird der Windpark Podvelezje eine Gesamtleistung von 48 MW haben und jährlich 115 GWh Strom erzeugen. Aufgrund der großen Erfahrung konnte Prangl mit einem gesamtheitlichen Transport- und Hebekonzept überzeugen. Sämtliche Bereiche wurden von Prangl exklusiv abgedeckt: Schiffsentladung, Zwischenlagerung, Sondertransport zum Windpark, Vorentladung, Vormontage und Hauptmontage aller Komponenten. Dieses Projekt beweist eindrucksvoll, wie wichtig ein Exklusiv-Partner für alle Bereiche des Transportierens und Hebens ist.

Fahrer, LKW, Zugmaschine, Turmsegment, Windkraftanlage

Grenzüberschreitendes Teamwork

Da sich Bosnien und Herzegowina nicht in der EU befindet war eine länderübergreifende Zusammenarbeit von Prangl-Mitarbeitern aus Österreich, Slowenien und Kroatien erforderlich. Es galt verschiedene Herausforderungen zu meistern, welche von den jeweiligen Landesexperten einzeln oder im Team gelöst wurden. Dank der engen und professionellen Zusammenarbeit konnten auch notwendige Konzeptänderungen während der eigentlichen Durchführungsphase gelöst werden. Die frühzeitige Einbindung des Logistikplaners ist bei solchen Projekten erfolgsentscheidend.

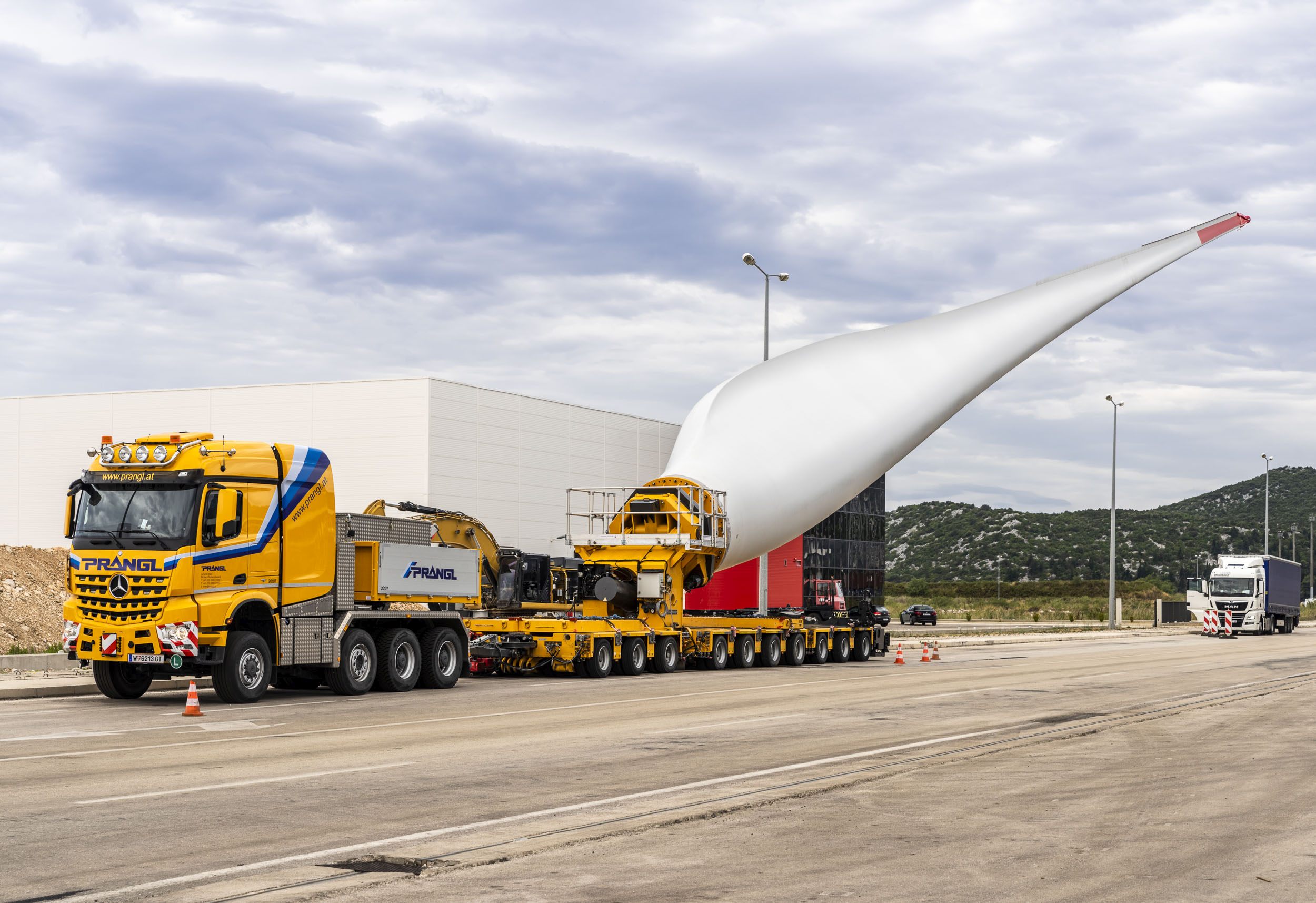

LKW, Zugmaschine, Flügeltransportvorrichtung, Rotorblatt, Windflügel

Komplexe Logistik

Mittels Hochseeschiffen wurden alle Komponenten im Hafen Ploce (Kroatien) angeliefert, mit den dortigen Hafenkränen entladen und auf einer eigens dafür reservierten Abstellfläche zwischengelagert. Die Einzelteile wurden sodann in einer klar definierten Reihenfolge mit einem entsprechenden Spezialequipment – wie beispielsweise der Flügeltransportvorrichtung PFTV – direkt in den Windpark transportiert. Dabei wurden Transportlängen bis zu 74 Meter erreicht. Zusätzlich musste ein Grenzübergang aufgrund von Engstellen massiv umgebaut werden. Auch hier wirkte Prangl federführend mit.

Teleskopkran, Gittermastkran, Turmsegment, Windkraftanlage

Stufenweises Montagekonzept

Die Vormontage der ersten beiden Turmschüsse mit je 68,5 Tonnen erfolgte mit einem 500 Tonnen und einem 220 Tonnen Teleskopkran. Etwas zeitversetzt wurde die restliche Windkraftanlage mit einem 600 Tonnen Gittermastkran (Systemlänge: 124 Meter, Gesamtgewicht: 524 Tonnen) aufgestellt. Die schwersten Hübe waren die Maschinenhäuser mit Einzelgewichten von 80,5 Tonnen und die kompletten Rotoren mit Einzelgewichten von 77 Tonnen. Unterstützt wurde das Großkran-Team von einem 130 Tonnen und einem 95 Tonnen Teleskopkran sowie einem 7,2 Tonnen Teleskopstapler.

Das Projektleben besteht auch darin, dass man manchmal mit dem Unvorhergesehenen fertig werden muss.
Jürgen KirschnerLeitung High & Heavy International
